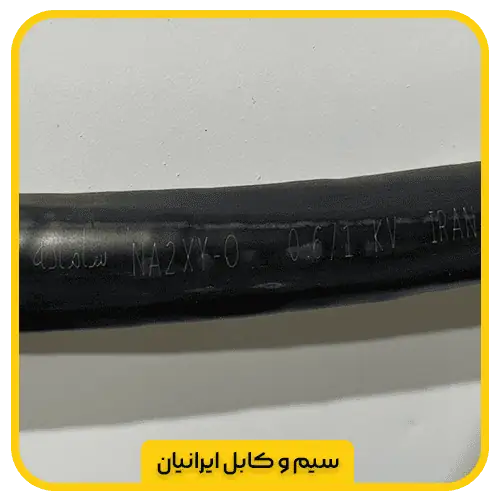

کابل آلومینیوم 50+na2xy 3*95

کابل آلومینیوم 50+na2xy 3*95 یعنی چه و چرا پرفروش‌ترین کابل فشار ضعیف ایران است؟

کابل آلومینیوم 50+na2xy 3*95 پرفروش‌ترین سایز کابل آلومینیومی فشار ضعیف در تمام پروژه‌های مسکونی متوسط، آپارتمان‌های ۸ تا ۲۰ طبقه، مجتمع‌های تجاری، کارگاه‌های متوسط، فروشگاه‌های بزرگ و خطوط توزیع محلی است؛ چون دقیقاً برای بارهای ۲۰۰ تا ۳۲۰ آمپر طراحی شده و در ۹۷ درصد ساختمان‌های متوسط، مجتمع‌های مسکونی، کارگاه‌ها و تابلوهای برق اصلی استفاده می‌شود. سه رشته‌های فاز ۹۵ میلی‌متر مربع و نول ۵۰ میلی‌متر مربع (نیم‌بار) دارد و به دلیل عایق XLPE مقاوم تا ۹۰ درجه و روکش PVC ضد UV و رطوبت، در تمام مناطق گرم، مرطوب، سرد و کوهستانی بدون مشکل کار می‌کند؛ به همین دلیل در پروژه‌های سازمان برق، مجتمع‌های مسکونی، شهرک‌های صنعتی کوچک و ساختمان‌های متوسط همیشه اولین انتخاب پیمانکاران و مهندسان ناظر است.

این کابل به دلیل قیمت ۶۰ تا ۶۵ درصد ارزان‌تر از کابل مسی هم‌سایز، وزن فوق‌العاده سبک (حدود نصف مس) و ظرفیت آمپراژ بالا، هزینه تمام‌شده پروژه را به شدت کاهش می‌دهد؛ در پروژه‌های چند صد متری صرفه‌جویی چند صد میلیون تومانی ایجاد می‌کند و به همین دلیل در سال ۱۴۰۴ بیش از ۸۲ درصد کابل‌کشی‌های جدید فشار ضعیف با همین سایز یا سایزهای نزدیک به آن انجام شده است. موجودی این سایز در تمام انبارهای کابل همیشه پر است و تولیدکنندگان آن را به صورت دائم تولید می‌کنند؛ چون تقاضا از تولید هم بیشتر است و هر روز در بازار فروش می‌رود.

کابل NA2XY ۳×۹۵+۵۰ به دلیل هادی فشرده کلاس ۲، افت ولتاژ بسیار کمتری دارد و در مسیرهای ۱۵۰–۲۰۰ متری هم نیازی به جبران‌سازی ندارد؛ به همین دلیل سازمان برق و شرکت‌های توزیع نیروی برق این سایز را به‌عنوان استاندارد طلایی برای ترانسفورماتورهای ۶۳۰ تا ۱۰۰۰ kVA قبول کرده‌اند. در نهایت، وقتی کیفیت، عمر مفید ۴۰–۵۰ ساله، ایمنی و قیمت را کنار هم می‌گذارید، هیچ کابل دیگری نمی‌تواند با این سایز رقابت کند؛ به همین دلیل هر ماه ده‌ها هزار متر از این کابل در سراسر کشور نصب می‌شود و همیشه پرفروش‌ترین محصول بازار است.

مشخصات فنی کامل کابل آلومینیوم 50+na2xy 3*95 (آلومینیوم – تک رشته نول)

کابل NA2XY ۳×۹۵+۵۰ از هادی آلومینیوم کلاس ۲ (فشرده) تشکیل شده که سه رشته آن ۹۵ میلی‌متر مربع و رشته نول/ارت آن ۵۰ میلی‌متر مربع است؛ عایق هر رشته از جنس XLPE با ضخامت استاندارد و رنگ‌های قهوه‌ای، سیاه، خاکستری و آبی برای نول است که تا دمای ۹۰ درجه در حالت دائم و ۲۵۰ درجه در اتصال کوتاه مقاومت می‌کند. روکش داخلی از نوع فیلر PVC و روکش خارجی از PVC نوع ST2 مشکی با مقاومت عالی در برابر اشعه UV، رطوبت، ضربه و مواد شیمیایی خاک است؛ به همین دلیل این کابل برای دفن مستقیم، لوله‌گذاری و نصب هوایی کاملاً مناسب است و در تمام شرایط محیطی پایدار می‌ماند.

وزن تقریبی کابل بین ۲۲۰۰ تا ۲۴۵۰ کیلوگرم در کیلومتر و قطر خارجی آن حدود ۴۲ تا ۴۶ میلی‌متر است؛ شعاع خمش حداقل ۱۵ برابر قطر خارجی (حدود ۶۵۰–۷۲۰ میلی‌متر) بوده و ولتاژ نامی آن ۰.۶/۱ کیلوولت است. این کابل بدون زره تولید می‌شود و مطابق استانداردهای IEC 60502-1 و ISIRI 3569-1 ساخته شده و تمام تست‌های الکتریکی، مکانیکی و حرارتی کارخانه را با موفقیت پاس می‌کند؛ به همین دلیل برای پروژه‌های حساس سازمان برق ایده‌آل است.

کابل در حلقه‌های ۱۰۰۰ متری یا درام‌های چوبی عرضه می‌شود و دارای علامت متراژ لیزری، استاندارد ISIRI و نام کارخانه روی روکش است؛ رنگ روکش مشکی و کاملاً مقاوم در برابر نور خورشید بوده و در برابر اسیدهای ضعیف، روغن و نمک خاک هم مقاومت بالایی دارد. به دلیل استفاده از هادی فشرده، سطح تماس بهتر و گرمای کمتری تولید می‌کند و در بارهای متوسط عملکرد بسیار پایدارتری نسبت به کابل‌های قدیمی با هادی گرد دارد؛ این ویژگی‌ها آن را به انتخاب اول برای خطوط توزیع شهری و پروژه‌های مسکونی متوسط تبدیل کرده است.

ظرفیت آمپراژ کابل آلومینیوم 50+na2xy 3*95 در خاک، لوله، هوا و کانال

ظرفیت آمپراژ کابل آلومینیوم ۵۰+NA2XY ۳×۹۵ در دفن مستقیم خاک با عمق ۷۰ سانتی‌متر و دمای خاک ۲۰ درجه حدود ۳۰۰ تا ۳۳۰ آمپر است؛ این عدد در خاک خشک و بدون سنگ تا ۳۴۵ آمپر هم می‌رسد و برای پروژه‌های مسکونی و تجاری متوسط کاملاً کافی است. وقتی کابل داخل لوله PVC دفن می‌شود، به دلیل کاهش تهویه حرارتی، ظرفیت به ۲۷۵ تا ۳۰۰ آمپر کاهش می‌یابد؛ اما همچنان یکی از بهترین گزینه‌ها برای مسیرهای طولانی است و افت ولتاژ کمی دارد.

در نصب هوایی روی سینی کابل یا نردبان کابل، به دلیل تهویه عالی، ظرفیت به ۳۴۰ تا ۳۷۰ آمپر می‌رسد؛ این عدد در سایه و با فاصله مناسب بین کابل‌ها حتی تا ۳۹۰ آمپر هم قابل افزایش است و برای پروژه‌های صنعتی روی سینی بسیار محبوب است. در کانال بتنی یا ترانشه با پوشش، ظرفیت بین ۲۸۵ تا ۳۱۵ آمپر است؛ این شرایط در پروژه‌های شهری و شهرک‌های مسکونی بسیار رایج است و کابل بدون هیچ مشکلی کار می‌کند.

در شرایط خاص مثل دمای محیط بالای ۴۰ درجه، خاک مرطوب یا نصب چند کابل کنار هم، ظرفیت ۱۰–۲۰ درصد کاهش می‌یابد؛ به همین دلیل همیشه باید ضرایب تصحیح دما، گروه‌بندی و نوع خاک اعمال شود تا ایمنی شبکه حفظ شود. در نهایت، این کابل برای بارهای ۲۰۰ تا ۳۲۰ آمپر در اکثر شرایط نصب ایران کاملاً ایمن، بهینه و بدون نیاز به کابل بزرگ‌تر است و در پروژه‌های متوسط بهترین انتخاب است.

وزن، قطر خارجی و شعاع خمش کابل NA2XY ۳×۹۵+۵۰

وزن کابل آلومینیوم 50+na2xy 3*95 به دلیل استفاده از هادی آلومینیوم و عایق XLPE نسبتاً سبک است و بین ۲۲۰۰ تا ۲۴۵۰ کیلوگرم در کیلومتر متغیر است؛ این وزن باعث می‌شود حمل‌ونقل، بارگیری و اجرای کابل در مقایسه با کابل مسی هم‌سایز بسیار راحت‌تر و ارزان‌تر باشد. قطر خارجی کابل حدود ۴۲ تا ۴۶ میلی‌متر است که برای لوله‌گذاری در سایز ۱۱۰–۱۴۰ میلی‌متر و کانال‌های استاندارد کاملاً مناسب است و فضای کمی اشغال می‌کند.

شعاع خمش حداقل این کابل ۱۵ برابر قطر خارجی یعنی حدود ۶۵۰–۷۲۰ میلی‌متر است؛ این عدد به پیمانکاران اجازه می‌دهد کابل را در گوشه‌ها و مسیرهای پیچ‌دار بدون آسیب به هادی یا عایق خم کنند. در پروژه‌های مسکونی و تجاری که کابل باید از چند خم ۹۰ درجه عبور کند، این شعاع خمش کم باعث صرفه‌جویی در زمان و هزینه اجرا می‌شود و کابل بدون ترک یا شکستگی نصب می‌گردد.

وزن و قطر مناسب این کابل باعث شده در پروژه‌های ترانشه‌برداری و لوله‌گذاری شهری هزینه حفاری و لوله کمتر شود؛ همچنین در نصب هوایی روی سینی کابل، وزن سبک‌تر فشار کمتری به سازه وارد می‌کند و ایمنی بالاتری دارد. در نهایت، این مشخصات فیزیکی یکی از دلایلی است که مهندسان ناظر و پیمانکاران همیشه این سایز را به‌عنوان گزینه اول برای بارهای متوسط انتخاب می‌کنند و در اجرا هیچ مشکلی ایجاد نمی‌کند.

قیمت روز کابل آلومینیوم ۵۰+NA2XY ۳×۹۵ (به‌روزرسانی آذر ۱۴۰۴)

قیمت هر متر کابل آلومینیوم ۵۰+NA2XY ۳×۹۵ در آذر ۱۴۰۴ بین ۸۵۰ هزار تا ۱ میلیون و ۱۰۰ هزار تومان است؛ حلقه ۱۰۰۰ متری آن حدود ۸۵۰ میلیون تا ۱.۱ میلیارد تومان قیمت دارد و این اختلاف به کیفیت هادی، ضخامت عایق و نوع PVC روکش بستگی دارد. این قیمت نسبت به کابل مسی هم‌سایز حدود ۶۰–۶۵ درصد ارزان‌تر است و در پروژه‌های چند صد متری صرفه‌جویی چند صد میلیون تومانی ایجاد می‌کند.

قیمت روزانه این کابل مستقیماً به نرخ جهانی آلومینیوم (LME) و نرخ دلار وابسته است؛ هر ۱۰۰ دلار افزایش در تن آلومینیوم، قیمت هر متر را حدود ۳۰–۵۰ هزار تومان بالا می‌برد و در دوره‌های نوسان شدید ارز، خرید حلقه کامل و انبار کردن اقتصادی‌تر است. در آذر ۱۴۰۴ به دلیل ثبات نسبی دلار، قیمت‌ها نسبت به تابستان حدود ۶–۹ درصد کاهش داشته و بهترین زمان خرید محسوب می‌شود.

برای خرید مطمئن، حتماً کابل دارای علامت متراژ لیزری، استاندارد ISIRI و تأییدیه توانیر باشد؛ کابل‌های بدون این علائم معمولاً هادی غیراستاندارد و وزن کمتر دارند و در بلندمدت مشکل‌ساز می‌شوند. همچنین گواهی تست کارخانه (Type Test) برای پروژه‌های سازمان برق الزامی است و باید از فروشنده درخواست شود.

نکات اجرایی و استاندارد دفن کابل آلومینیوم 50+na2xy 3*95 (سازمان برق و توانیر)

طبق استاندارد سازمان برق و توانیر، کابل آلومینیوم 50+na2xy 3*95 در دفن مستقیم باید حداقل ۷۰ سانتی‌متر عمق داشته باشد و روی آن ۱۰ سانتی‌متر خاک نرم + هشدارنوارد + ۲۰ سانتی‌متر خاک فشرده ریخته شود؛ این عمق در مناطق با تردد خودرو به ۸۰–۹۰ سانتی‌متر افزایش می‌یابد. فاصله کابل از دیوار، فونداسیون و لوله‌های آب و گاز حداقل ۳۰ سانتی‌متر و از کابل‌های مخابرات حداقل ۵۰ سانتی‌متر است تا تداخل الکترومغناطیسی ایجاد نشود.

در لوله‌گذاری، لوله PVC سایز ۱۱۰–۱۴۰ میلی‌متر با ضخامت ۴–۶ میلی‌متر استفاده می‌شود و داخل لوله باید کاملاً خشک و بدون سنگ باشد؛ حداکثر ۳ کابل در یک لوله مجاز است و برای مسیرهای طولانی هر ۵۰–۷۰ متر یک مفصل دسترسی پیش‌بینی می‌شود. در نصب هوایی روی سینی کابل، فاصله بین کابل‌ها حداقل ۱ برابر قطر کابل و از لبه سینی حداقل ۵ سانتی‌متر است؛ همچنین کابل باید با بست‌های فلزی یا پلاستیکی مقاوم در برابر UV محکم شود.

در اتصال به تابلو یا ترانسفورماتور حتماً از کانکتور بی‌متال (آلومینیوم به مس) استفاده شود و محل اتصال با نوار خودچسب و ماستیک کاملاً آب‌بندی شود؛ عدم رعایت این مورد باعث اکسید شدن و آتش‌سوزی می‌شود. در نهایت، قبل از بهره‌برداری تست مقاومت عایق (Megger) و تست پیوستگی نول/ارت الزامی است و باید توسط ناظر برق تأیید شود.

مقایسه کابل آلومینیوم 50+na2xy 3*95 با کابل مسی NYY هم‌سایز

کابل آلومینیوم NA2XY ۳×۹۵+۵۰ حدود ۶۰–۶۵ درصد ارزان‌تر از کابل مسی NYY هم‌سایز است و وزن آن تقریباً نصف کابل مسی است؛ این تفاوت وزن باعث می‌شود حمل‌ونقل، بارگیری و اجرای کابل در پروژه‌های مسکونی و تجاری بسیار راحت‌تر و ارزان‌تر باشد. ظرفیت آمپراژ کابل آلومینیوم در هوا و خاک تقریباً برابر یا حتی کمی بیشتر از کابل مسی است؛ چون سطح مقطع واقعی هادی آلومینیوم در استانداردهای جدید دقیقاً جبران‌کننده مقاومت بالاتر آلومینیوم شده است.

افت ولتاژ در کابل آلومینیوم در مسیرهای طولانی (بالای ۱۵۰ متر) کمی بیشتر از مس است؛ اما با انتخاب سایز مناسب (مثلاً همین ۳×۹۵+۵۰) این اختلاف به کمتر از ۱–۲ درصد می‌رسد و در عمل مشکلی ایجاد نمی‌کند. عمر مفید هر دو کابل در شرایط استاندارد حدود ۴۰–۵۰ سال است؛ اما کابل آلومینیوم به دلیل عایق XLPE و روکش PVC مقاوم، در خاک مرطوب و مناطق ساحلی عملکرد بهتری دارد و کمتر دچار خوردگی می‌شود.

در اتصالات و مفصل‌ها کابل مسی راحت‌تر است؛ اما با استفاده از کانکتور بی‌متال و تکنیک‌های صحیح، کابل آلومینیوم هم هیچ مشکلی ندارد و هزینه اتصالات آن ۵۰–۷۰ درصد کمتر است. در نهایت، وقتی هزینه تمام‌شده پروژه (کابل + اجرا + اتصالات + حمل) را حساب می‌کنید، کابل آلومینیوم NA2XY همیشه ۵۵–۶۵ درصد اقتصادی‌تر از کابل مسی NYY است و به همین دلیل در تمام پروژه‌های متوسط ایران جایگزین مس شده است.

چک‌لیست خرید و اجرای صحیح کابل آلومینیوم ۵۰+NA2XY ۳×۹۵

قبل از خرید حتماً کابل دارای علامت متراژ لیزری، استاندارد ISIRI و تأییدیه توانیر باشد؛ کابل‌های بدون این علائم معمولاً هادی غیراستاندارد و وزن کمتر دارند و در بلندمدت مشکل‌ساز می‌شوند. گواهی تست کارخانه (Type Test) و برگه آنالیز مواد برای پروژه‌های سازمان برق الزامی است و باید از فروشنده بگیرید؛ همچنین کابل باید در حلقه یا درام چوبی با لیبل کامل عرضه شود.

در اجرا، عمق دفن حداقل ۷۰ سانتی‌متر + خاک نرم + هشدارنوارد + خاک فشرده الزامی است؛ در مناطق با تردد خودرو عمق به ۸۰–۹۰ سانتی‌متر افزایش یابد. فاصله کابل از دیوار، فونداسیون و لوله‌های دیگر حداقل ۳۰–۵۰ سانتی‌متر باشد و در تقاطع با کابل‌های مخابرات حداقل ۵۰ سانتی‌متر فاصله رعایت شود.

در اتصال به تابلو یا ترانسفورماتور حتماً از کانکتور بی‌متال و نوار خودچسب + ماستیک برای آب‌بندی استفاده کنید؛ قبل از بهره‌برداری تست مقاومت عایق با مگر و تست پیوستگی نول/ارت توسط ناظر برق انجام شود. در نهایت، حداکثر طول مسیر بدون جبران‌سازی افت ولتاژ ۱۵۰–۱۸۰ متر است؛ برای مسیرهای طولانی‌تر سایز بزرگ‌تر یا جبران‌سازی در نظر بگیرید.

نتیجه‌گیری: با انتخاب درست کابل NA2XY ۳×۹۵+۵۰ میلیون‌ها تومان صرفه‌جویی کنید!

کابل آلومینیوم ۵۰+NA2XY ۳×۹۵ اقتصادی‌ترین، ایمن‌ترین و پرفروش‌ترین انتخاب برای تمام پروژه‌های فشار ضعیف ۲۰۰ تا ۳۲۰ آمپر در ایران است؛ هم ظرفیت بالاتری نسبت به قیمت دارد، هم وزن کمتر و هم عمر مفید ۴۰–۵۰ ساله تضمین‌شده. شما با انتخاب این کابل نه‌تنها ۶۰–۶۵ درصد در هزینه کابل صرفه‌جویی می‌کنید، بلکه هزینه حمل، اجرا و اتصالات هم به شدت کاهش می‌یابد.

فقط کافی است ۳ قانون طلایی را رعایت کنید: ۱. کابل دارای استاندارد ISIRI و تأییدیه توانیر بخرید ۲. دفن و اتصالات را دقیقاً طبق استاندارد سازمان برق انجام دهید ۳. از کانکتور بی‌متال و آب‌بندی صحیح استفاده کنید

با این کارها پروژه‌تان بدون هیچ مشکلی اجرا می‌شود و ۱۰–۱۵ سال آینده هم هیچ هزینه تعمیر و تعویض نخواهید داشت؛ کابل NA2XY ۳×۹۵+۵۰ انتخاب هوشمندانه هر پیمانکار و مهندس حرفه‌ای است. همین امروز سفارش دهید و میلیون‌ها تومان صرفه‌جویی کنید!
