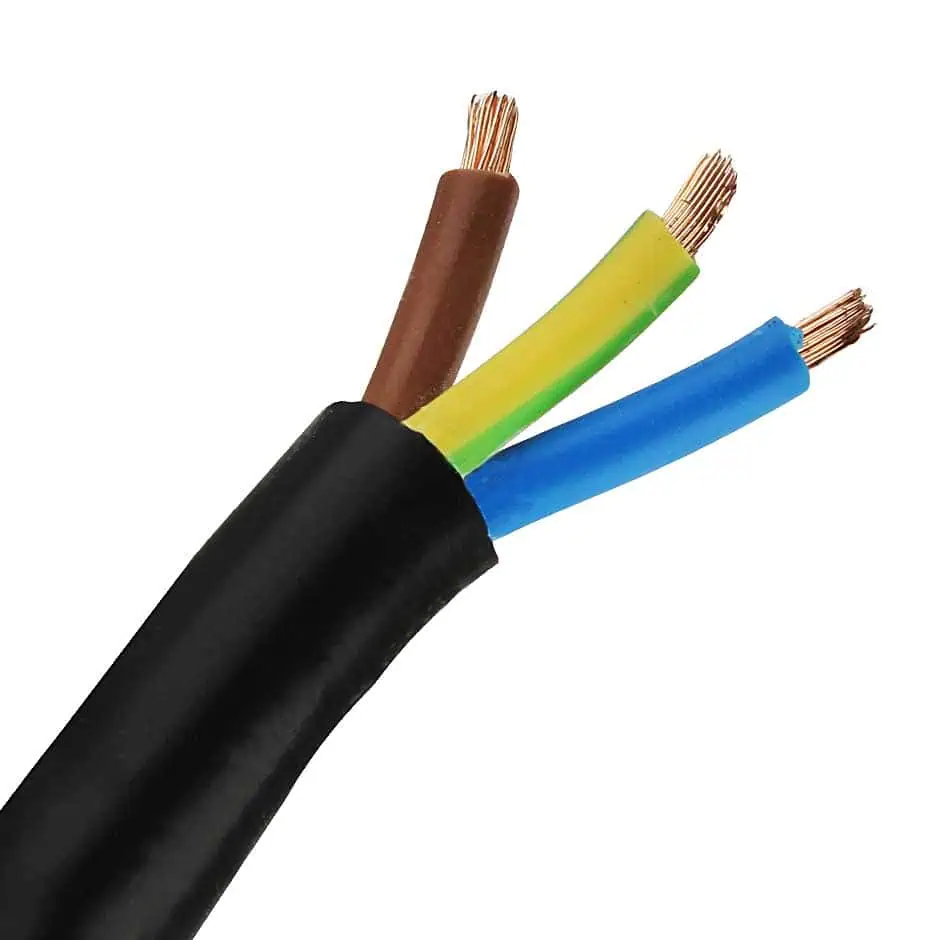

کابل افشان NYMHY 3*50

معرفی کابل افشان NYMHY 3*50

کابل افشان NYMHY 3*50 یک کابل قدرت متوسط چندرشته ای انعطاف پذیر با سه هادی مسی به سطح مقطع ۵۰ میلی متر مربع است که به طور خاص برای سیستم های توزیع برق سه فاز (بدون نول یا ارت جداگانه) در پروژه های صنعتی متوسط، تابلوهای توزیع اصلی، تغذیه موتورهای قدرتمند و تأسیسات ساختمانی بزرگ طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی بسیار بالا، انعطاف پذیری مناسب برای مقاطع متوسط و استحکام مکانیکی عالی ارائه می دهد و یکی از گزینه های پرطرفدار برای نصب در سینی کابل، کانال های صنعتی یا مسیرهای با خمش متوسط به شمار می رود. استاندارد NYMHY با عایق و روکش PVC پیشرفته، ایمنی الکتریکی برتر، حداقل تلفات انرژی و مقاومت بالا در برابر عوامل محیطی را تضمین می کند و آن را به محصولی اقتصادی و بادوام برای بارهای سنگین تبدیل کرده است.

مواد سازنده و معماری لایه ای

هادی های کابل NYMHY 3*50 از مس الکترولیتی خالص با خلوص بیش از ۹۹.۹۹ درصد و فرآیند آنیل کامل (کلاس ۵ طبق استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت استاندارد و دقیق اکسترود شده که مقاومت دی الکتریک بسیار بالا و چسبندگی عالی به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم PVC یا الاستومری غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی، مواد شیمیایی ملایم و سایش شدید، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در محیط های صنعتی چالش برانگیز افزایش می دهد.

مشخصات الکتریکی و ظرفیت حمل جریان

ولتاژ نامی این کابل ۰.۶/۱ کیلوولت است و حداکثر مقاومت اهمی هر هادی در دمای ۲۰ درجه سانتی گراد حدود ۰.۳۸۷ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۱۵۰ تا ۱۸۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۹۰-۱۱۰ کیلووات ایده آل است. افت ولتاژ بسیار پایین در مسیرهای متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی متوسط کنترل می نماید.

مزایای مکانیکی و رفتار در برابر تنش

انعطاف پذیری مناسب NYMHY 3*50 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۸ تا ۱۰ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات صنعتی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل NYMHY 3*50 کاملاً منطبق بر استانداردهای بین المللی IEC 60502-1، VDE 0276، HD 21.5 S3 و استاندارد ملی ایران ISIRI 3084 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله (IEC 60332-1 و ۳) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول دهه ها بهره برداری تضمین شود.

کاربردهای اصلی در صنایع

این کابل به طور گسترده در تابلوهای توزیع برق صنعتی متوسط، اتصال موتورهای سه فاز قدرتمند، پمپ های بزرگ، سیستم های روشنایی صنعتی سنگین، خطوط تولید متوسط، کمپرسورها و تأسیسات ساختمانی بزرگ به کار می رود. در پروژه های کارخانه ای برای توزیع برق اصلی یا فرعی، نصب روی سینی کابل بزرگ، داخل کانال یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری نسبی، سرعت اجرا و ایمنی نصب را در پروژه های متوسط تا سنگین به همراه دارد.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 3×50 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE (مانند N2XY)، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه در مقابل ۹۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری برای مقاطع متوسط فراهم می کند. ساختار سه هادی آن برای سیستم های سه فاز متعادل بدون نیاز به نول جداگانه، وزن کمتر و صرفه اقتصادی بیشتری ایجاد می نماید.

نکات ایمنی و نگهداری طولانی مدت

روکش PVC این کابل خاصیت خوداطفاء و مقاوم در برابر شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای صنعتی استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.

خرید کابل افشان NYMHY 3*50 با تحویل سریع در سراسر ایران!

همین حالا سفارش دهید و کابل اصل NYMHY 3*50 را ظرف ۲۴-۴۸ ساعت درب محل پروژه تحویل بگیرید! پرداخت آسان و انعطاف پذیر، قیمت رقابتی و ضمانت اصالت – پروژه های صنعتی متوسط تان را با قدرت کامل و بدون تأخیر پیش ببرید!
