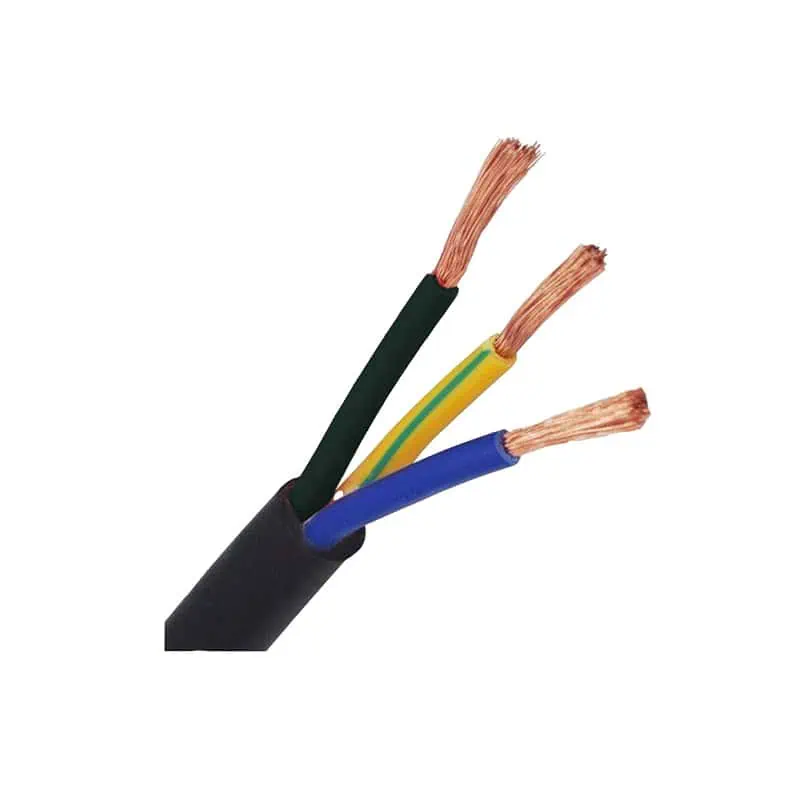

کابل افشان NYMHY 3*4

معرفی کابل افشان NYMHY 3*4

کابل افشان NYMHY 3*4 یک کابل برق سبک و بسیار انعطاف پذیر چندرشته ای با سه هادی مسی به سطح مقطع ۴ میلی متر مربع است که به طور گسترده برای سیستم های توزیع برق سه فاز (بدون نول یا ارت جداگانه) در تأسیسات مسکونی، اداری و تجاری سبک طراحی شده است. این کابل یکی از محبوب ترین گزینه ها در پروژه های ساختمانی مدرن، تابلوهای برق خانگی، سیستم های روشنایی عمومی و اتصال تجهیزات الکتریکی با مصرف متوسط به شمار می رود. ساختار استاندارد NYMHY با عایق و روکش PVC مرغوب، ترکیبی ایده آل از ایمنی الکتریکی، سهولت نصب و مقاومت در برابر شرایط محیطی مرطوب و خشک ارائه می دهد و به دلیل انعطاف پذیری بالا و وزن کم، گزینه ای اقتصادی برای مسیرهای پیچیده و نصب های سریع محسوب می شود.

مواد به کاررفته و ساختار لایه ای

هادی های کابل NYMHY 3*4 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (طبق استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که خواص دی الکتریک عالی و چسبندگی محکم به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی جزئی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی سبک و سایش روزمره، لایه نهایی حفاظتی را ایجاد می کند که دوام طولانی مدت کابل را در محیط های متنوع تضمین می نماید.

مشخصات الکتریکی و ظرفیت حمل جریان

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت اهمی هر هادی در دمای ۲۰ درجه سانتی گراد حدود ۴.۶۱ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۲۸ تا ۳۵ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز کوچک تا توان تقریبی ۷-۱۱ کیلووات مناسب است. افت ولتاژ بسیار پایین در مسیرهای خانگی و امپدانس کم آن، کیفیت توان را حفظ کرده و تداخلات الکترومغناطیسی را در تجهیزات حساس به حداقل می رساند.

مزایای مکانیکی و رفتار در خمش

انعطاف پذیری بالای NYMHY 3*4 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۵ تا ۶ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات جزئی، نصب های مکرر یا مسیرهای تنگ، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می کند.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل NYMHY 3*4 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول بهره برداری طولانی تضمین شود.

کاربردهای عملی و رایج

این کابل به طور گسترده در تابلوهای توزیع آپارتمانی، اتصال پمپ های خانگی، سیستم های روشنایی عمومی، تجهیزات تهویه مطبوع، کولرهای گازی، آسانسورهای سبک مسکونی و ماشین آلات اداری به کار می رود. در پروژه های ساختمانی برای توزیع برق واحدهای جداگانه، نصب داخل لوله، کانال یا روی دیوار و تأسیسات موقت ایده آل است و وزن سبک همراه با انعطاف پذیری بالا، سرعت و سهولت اجرا را به حداکثر می رساند.

مقایسه فنی با محصولات مشابه

در مقایسه با کابل NYY 3×4 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار سه هادی آن برای سیستم های سه فاز متعادل بدون نیاز به نول جداگانه، وزن کمتر و صرفه اقتصادی بیشتری ایجاد می نماید.

اصول ایمنی در نصب و بهره برداری

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی خورنده یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.
