کابل افشان NYMHY 3*0.5

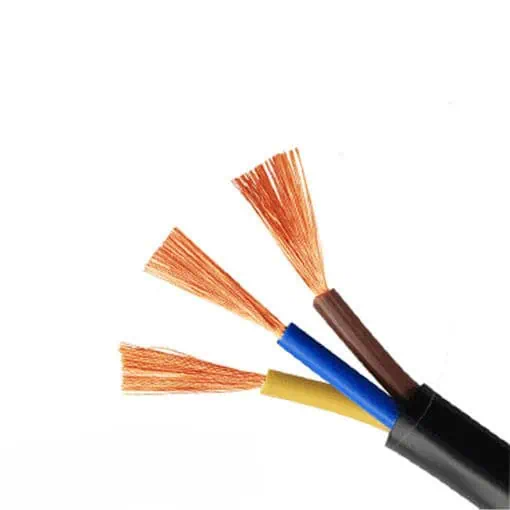

معرفی کابل افشان NYMHY 3*0.5

کابل افشان NYMHY 3*0.5 یک کابل برق چندرشته ای فوق العاده سبک، انعطاف پذیر و کم حجم با سه هادی مسی به سطح مقطع ۰.۵ میلی متر مربع است که به طور خاص برای کاربردهای سیگنال، کنترل، فرمان، روشنایی کم مصرف و مدارهای الکتریکی بسیار سبک در محیط های مسکونی، اداری و تجاری طراحی شده است. این کابل یکی از پرکاربردترین گزینه ها در سیستم های اعلام حریق، اینترکام، آیفون تصویری، کنترل دسترسی، سنسورهای هوشمند، روشنایی LED و مدارهای فرمان تابلوهای برق کوچک به شمار می رود. ساختار استاندارد NYMHY با عایق و روکش PVC مرغوب، ایمنی الکتریکی بالا، نصب بسیار آسان و مقاومت مناسب در برابر رطوبت، گردوغبار و سایش مکانیکی روزمره را فراهم می کند و به دلیل انعطاف پذیری استثنایی، قطر خارجی بسیار کم و وزن ناچیز، گزینه ای ایده آل برای نصب در فضاهای محدود، کانال های باریک، لوله های تنگ و مسیرهای پیچیده محسوب می شود.

مواد سازنده و طراحی ساختاری

هادی های کابل NYMHY 3*0.5 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (بر اساس استاندارد IEC 60228) تشکیل شده اند که شامل تعداد زیادی رشته مسی بسیار نازک و تابیده شده به صورت منظم است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که خواص دی الکتریک عالی، مقاومت حرارتی مناسب و چسبندگی قوی به هادی ارائه می دهد. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت ساخته شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی جزئی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی سبک و سایش روزمره، لایه نهایی حفاظتی را ایجاد می کند که دوام طولانی مدت کابل را در محیط های داخلی و نیمه خارجی تضمین می نماید.

مشخصات الکتریکی و ظرفیت جریان

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت اهمی هر هادی در دمای ۲۰ درجه سانتی گراد حدود ۳۹ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۸ تا ۱۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای مدارهای سیگنال، کنترل، روشنایی کم مصرف مانند لامپ های LED، سنسورها، رله های فرمان یا بارهای بسیار سبک مناسب است. افت ولتاژ کنترل شده در مسیرهای طولانی تر و امپدانس پایین آن، کیفیت سیگنال را حفظ کرده و تداخلات الکترومغناطیسی را در سیستم های حساس به حداقل می رساند.

عملکرد مکانیکی و انعطاف پذیری استثنایی

انعطاف پذیری فوق العاده NYMHY 3*0.5 به دلیل ساختار افشان کلاس ۵ و سطح مقطع کوچک، شعاع خمش مجاز را به ۴ تا ۵ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات جزئی، نصب های مکرر یا مسیرهای بسیار تنگ، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل NYMHY 3*0.5 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول بهره برداری طولانی تضمین شود.

کاربردهای اصلی در سیستم های مدرن

این کابل به طور گسترده در مدارهای فرمان تابلوهای کنترل کوچک، سیستم های اعلام حریق و اطفاء، اینترکام و آیفون تصویری، کنترل دسترسی و درب های اتوماتیک، روشنایی اضطراری، سنسورهای هوشمند، سیستم های اتوماسیون ساختمان و تجهیزات الکترونیکی کم مصرف به کار می رود. در پروژه های مسکونی، اداری و تجاری برای سیم کشی داخلی کانال ها، لوله های تنگ یا پشت دیوارها و تأسیسات کنترل و روشنایی موقت ایده آل است و وزن بسیار سبک همراه با انعطاف پذیری بالا، سرعت و دقت نصب را به حداکثر می رساند.

مقایسه فنی با کابل های مشابه

در مقایسه با کابل های مفتولی هم مقطع، NYMHY 3*0.5 انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن محدودتر است. نسبت به کابل های شیلددار (مانند CY یا SY)، حفاظت کمتری در برابر نویز الکترومغناطیسی دارد اما هزینه تمام شده پایین تر و وزن کمتری فراهم می کند. ساختار سه هادی آن برای کاربردهای کنترل سه فاز سبک یا سیگنال های چندگانه، انعطاف بیشتری نسبت به کابل های دو هادی ایجاد می نماید.

اصول ایمنی و نگهداری طولانی مدت

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی خورنده یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.

خرید کابل افشان NYMHY 3*0.5 با تحویل سریع در سراسر ایران!

همین حالا سفارش دهید و کابل اصل NYMHY 3*0.5 را ظرف ۲۴-۴۸ ساعت درب منزل یا محل پروژه تحویل بگیرید! پرداخت آسان و انعطاف پذیر، قیمت رقابتی و ضمانت اصالت – سیستم های کنترل، اعلام حریق و روشنایی کم مصرف تان را فوری و حرفه ای راه اندازی کنید!
