کابل افشان 25+NYMHY 3*50

معرفی کابل افشان 25+NYMHY 3*50

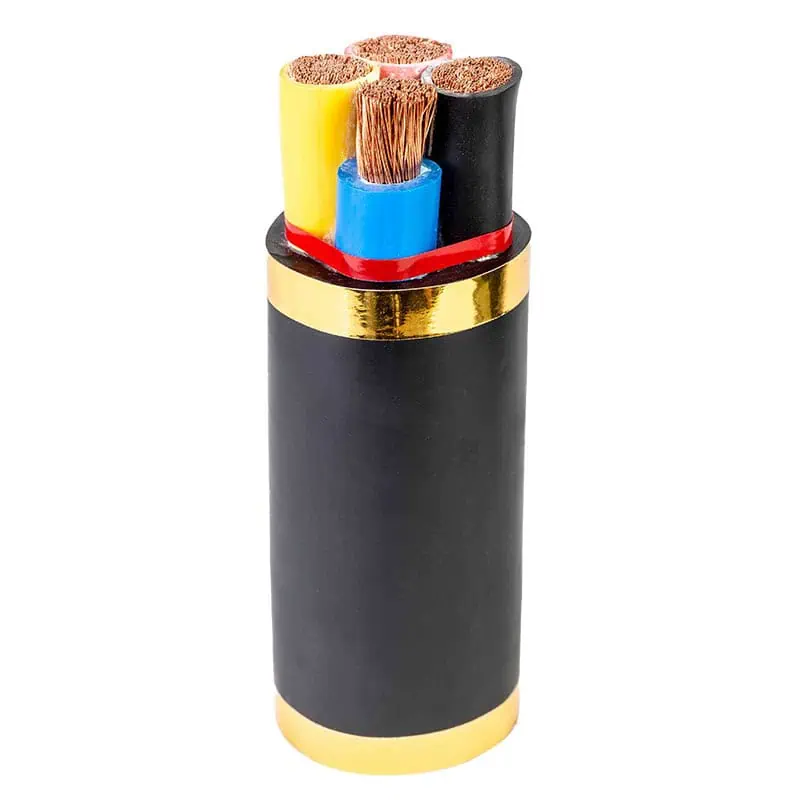

کابل افشان 25+NYMHY 3*50 یک کابل قدرت متوسط چندرشته ای انعطاف پذیر با سه هادی فاز مسی به سطح مقطع ۵۰ میلی متر مربع و یک هادی نول کاهش یافته به سطح مقطع ۲۵ میلی متر مربع است که به طور خاص برای سیستم های توزیع برق سه فاز صنعتی متوسط، تابلوهای توزیع فرعی، تغذیه موتورهای متوسط و پروژه های ساختمانی و صنعتی طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی بالا، انعطاف پذیری خوب برای مقاطع متوسط و استحکام مکانیکی مناسب ارائه می دهد و یکی از گزینه های پرکاربرد برای نصب در سینی کابل، کانال های صنعتی یا مسیرهای با خمش متوسط به شمار می رود. استاندارد NYMHY با عایق و روکش PVC پیشرفته، ایمنی الکتریکی عالی، کاهش تلفات انرژی و مقاومت مناسب در برابر عوامل محیطی را تضمین می کند و آن را به محصولی اقتصادی و قابل اعتماد برای بارهای متوسط تبدیل کرده است.

مواد به کاررفته و ساختار لایه ای

هادی های کابل 25+NYMHY 3*50 از مس الکترولیتی خالص با خلوص بالا و فرآیند آنیل کامل (کلاس ۵ بر اساس استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که مقاومت دی الکتریک برتر و چسبندگی محکم به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی، مواد شیمیایی ملایم و سایش، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در محیط های صنعتی و ساختمانی افزایش می دهد.

مشخصات الکتریکی و ظرفیت جریان دهی

ولتاژ نامی این کابل ۰.۶/۱ کیلوولت است و حداکثر مقاومت اهمی هادی فاز در دمای ۲۰ درجه سانتی گراد حدود ۰.۳۸۷ اهم بر کیلومتر و برای نول حدود ۰.۷۸۰ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد برای فازها حدود ۱۴۰ تا ۱۷۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۷۵-۹۰ کیلووات ایده آل است. افت ولتاژ پایین در مسیرهای متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی کنترل می نماید.

خواص مکانیکی و رفتار در خمش

انعطاف پذیری خوب 25+NYMHY 3*50 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۸ تا ۱۰ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات صنعتی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل 25+NYMHY 3*50 کاملاً منطبق بر استانداردهای بین المللی IEC 60502-1، VDE 0276، HD 21.5 S3 و استاندارد ملی ایران ISIRI 3084 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله (IEC 60332-1 و ۳) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول بهره برداری طولانی تضمین شود.

کاربردهای رایج در پروژه ها

این کابل به طور گسترده در تابلوهای توزیع برق صنعتی متوسط، اتصال موتورهای سه فاز متوسط، پمپ های صنعتی، سیستم های روشنایی سنگین، خطوط تولید، آسانسورهای صنعتی و تأسیسات ساختمانی بزرگ به کار می رود. در پروژه های کارخانه ای برای توزیع برق فرعی یا اصلی، نصب روی سینی کابل، داخل کانال یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری خوب، سرعت اجرا و ایمنی نصب را در پروژه های متوسط به همراه دارد.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 3×50 + 25 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE (مانند N2XY)، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه در مقابل ۹۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری برای مقاطع متوسط فراهم می کند. ساختار سه فاز + نول کاهش یافته آن برای سیستم های متعادل، صرفه اقتصادی و وزن کمتر نسبت به کابل های با نول کامل ایجاد می نماید.

اصول ایمنی در نصب و بهره برداری

روکش PVC این کابل خاصیت خوداطفاء و مقاوم در برابر شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای صنعتی استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.
