کابل افشان NYMHY 1*50

معرفی کابل افشان NYMHY 1*50

کابل افشان NYMHY 1*50 یک کابل تک رشته ای قدرت متوسط با هادی مسی به سطح مقطع ۵۰ میلی متر مربع است که به طور خاص برای کاربردهای توزیع برق اصلی، اتصال ترانسفورماتورها، تابلوهای توزیع صنعتی سبک تا متوسط، تغذیه بارهای سنگین و پروژه های زیرساختی طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی عالی، انعطاف پذیری بالا برای مقاطع متوسط و استحکام مکانیکی مناسب ارائه می دهد و یکی از گزینه های پرطرفدار برای نصب در سینی کابل، کانال های صنعتی یا مسیرهای مستقیم به شمار می رود. استاندارد NYMHY با عایق و روکش PVC مرغوب، ایمنی الکتریکی بالا، کاهش تلفات انرژی و مقاومت مناسب در برابر عوامل محیطی را تضمین می کند و آن را به محصولی اقتصادی و قابل اعتماد برای بارهای متوسط تبدیل کرده است.

مواد سازنده و معماری ساختاری

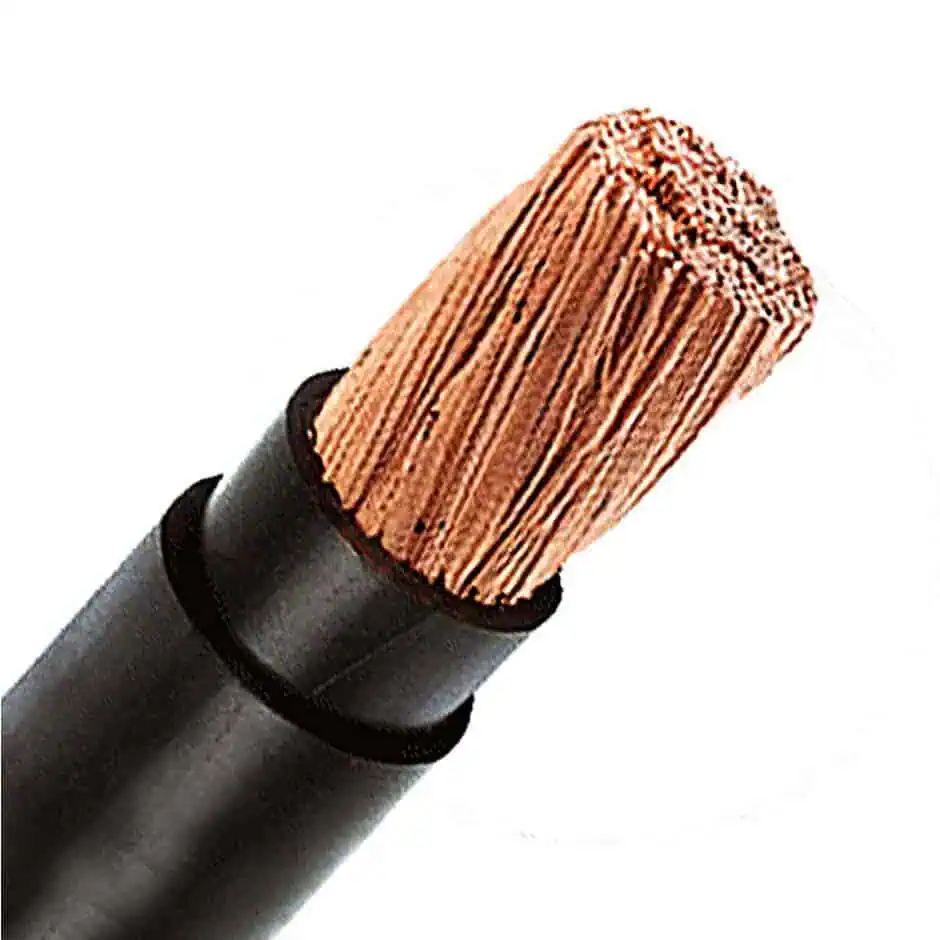

هادی کابل NYMHY 1*50 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (بر اساس استاندارد IEC 60228) تشکیل شده است که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که خواص دی الکتریک برتر و چسبندگی قوی به هادی ارائه می دهد. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت ساخته شده تا شکل گرد کابل حفظ شود و هادی در برابر فشارهای مکانیکی محافظت گردد. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی سبک و سایش، لایه نهایی حفاظتی را ایجاد می کند که دوام طولانی مدت کابل را در محیط های صنعتی و ساختمانی تضمین می نماید.

مشخصات الکتریکی و ظرفیت جریان دهی

ولتاژ نامی این کابل ۰.۶/۱ کیلوولت است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۰.۳۸۷ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۱۵۰ تا ۲۰۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه بارهای متوسط تک فاز یا اتصال زمین/نول در سیستم های بزرگ تا توان تقریبی ۷۵-۱۰۰ کیلووات ایده آل است. افت ولتاژ پایین در مسیرهای متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی کنترل می نماید.

خواص مکانیکی و انعطاف پذیری

انعطاف پذیری بالای NYMHY 1*50 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۸ تا ۱۰ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات جزئی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می کند.

انطباق با استانداردهای تولید و کنترل کیفیت

تولید کابل NYMHY 1*50 کاملاً منطبق بر استانداردهای بین المللی IEC 60502-1، VDE 0276، HD 21.5 S3 و استاندارد ملی ایران ISIRI 3084 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله (IEC 60332-1 و ۳) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول بهره برداری طولانی تضمین گردد.

حوزه های کاربردی رایج

این کابل به طور گسترده در اتصال ترانسفورماتورهای کوچک، تابلوهای توزیع برق صنعتی، تغذیه بارهای متوسط تک فاز، هادی نول یا زمین در سیستم های سه فاز، خطوط انتقال داخلی کارخانه ها و تأسیسات ساختمانی بزرگ به کار می رود. در پروژه های صنعتی و ساختمانی برای توزیع برق فرعی یا اصلی، نصب روی سینی کابل، داخل کانال یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری بالا، سرعت و سهولت اجرا را افزایش می دهد.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 1×50 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE (مانند N2XY)، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار تک هادی آن برای کاربردهای نول، زمین یا تک فاز متوسط، وزن کمتر و صرفه اقتصادی بیشتری ایجاد می نماید.

توصیه های ایمنی و نگهداری

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.

خرید کابل افشان NYMHY 1*50 با تحویل سریع در سراسر ایران!

همین حالا سفارش دهید و کابل اصل NYMHY 1*50 را ظرف ۲۴-۴۸ ساعت درب محل پروژه تحویل بگیرید! پرداخت آسان و انعطاف پذیر، قیمت رقابتی و ضمانت اصالت – پروژه های صنعتی متوسط تان را با اطمینان کامل و بدون تأخیر اجرا کنید!
