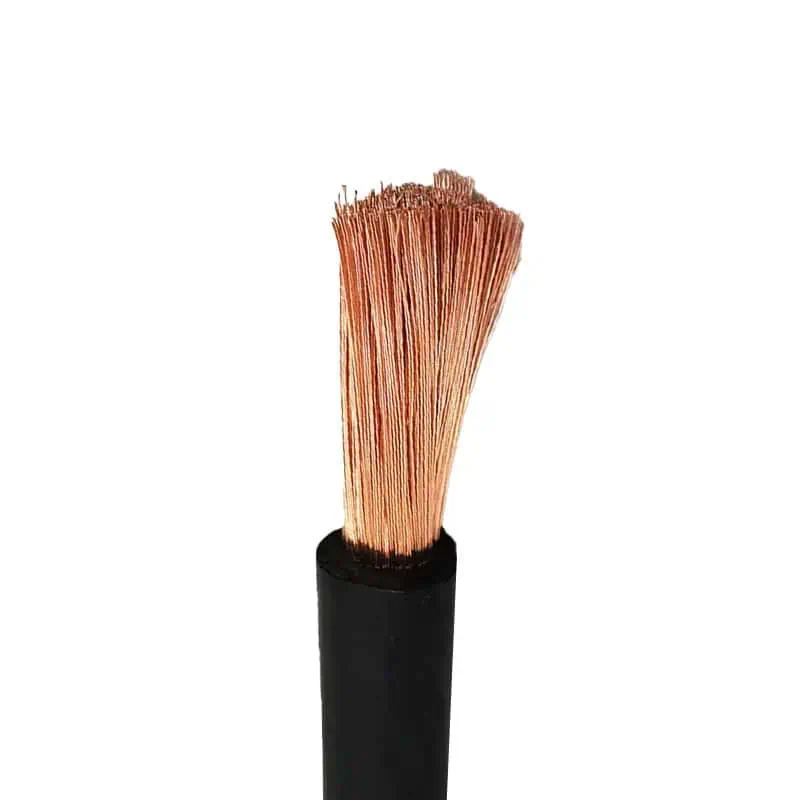

کابل افشان NYMHY 1*150

معرفی کابل افشان NYMHY 1*150

کابل افشان NYMHY 1*150 یک کابل تک رشته ای قدرت سنگین با هادی مسی به سطح مقطع ۱۵۰ میلی متر مربع است که به طور ویژه برای کاربردهای توزیع برق اصلی، اتصال ترانسفورماتورها، تابلوهای توزیع صنعتی سنگین، تغذیه بارهای پرقدرت و پروژه های زیرساختی طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی فوق العاده بالا، انعطاف پذیری مناسب برای مقاطع بزرگ و استحکام مکانیکی عالی ارائه می دهد و یکی از بهترین گزینه ها برای نصب در سینی کابل های بزرگ، کانال های صنعتی یا مسیرهای مستقیم به شمار می رود. استاندارد NYMHY با عایق و روکش PVC پیشرفته، ایمنی الکتریکی برتر، حداقل تلفات انرژی و مقاومت بالا در برابر عوامل محیطی سخت را تضمین می کند و آن را به محصولی قابل اعتماد برای بارهای سنگین تبدیل کرده است.

مواد سازنده و لایه بندی ساختاری

هادی کابل NYMHY 1*150 از مس الکترولیتی خالص با خلوص بیش از ۹۹.۹۹ درصد و فرآیند آنیل کامل (کلاس ۵ طبق استاندارد IEC 60228) ساخته می شود که شامل هزاران رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هادی از پلی وینیل کلراید نوع TI2 با ضخامت استاندارد و دقیق اکسترود شده که مقاومت دی الکتریک بسیار بالا و چسبندگی عالی به هادی فراهم می کند. لایه های پرکننده و جداکننده از مواد غیرجاذب رطوبت و مقاوم حرارتی تشکیل شده تا شکل گرد کابل حفظ شود و هادی در برابر فشارهای مکانیکی سنگین محافظت گردد. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی سنگین، مواد شیمیایی و سایش شدید، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در محیط های صنعتی سخت افزایش می دهد.

مشخصات الکتریکی و ظرفیت حمل جریان

ولتاژ نامی این کابل ۰.۶/۱ کیلوولت است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۰.۱۲۴ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۳۲۰ تا ۴۰۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه بارهای سنگین تک فاز یا اتصال زمین/نول در سیستم های بزرگ تا توان تقریبی چند صد کیلووات ایده آل است. افت ولتاژ بسیار پایین در مسیرهای طولانی و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی سنگین کنترل می نماید.

مزایای مکانیکی و رفتار در برابر تنش

انعطاف پذیری مناسب NYMHY 1*150 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۱۰ تا ۱۲ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات صنعتی سنگین یا نصب های پیچیده محدود، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که سیکل های خمش محدود را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل NYMHY 1*150 کاملاً منطبق بر استانداردهای بین المللی IEC 60502-1، VDE 0276، HD 21.5 S3 و استاندارد ملی ایران ISIRI 3084 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا (۴ کیلوولت به مدت چند دقیقه)، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله (IEC 60332-1 و ۳) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول دهه ها بهره برداری تضمین شود.

کاربردهای اصلی در صنایع سنگین

این کابل به طور گسترده در اتصال ترانسفورماتورهای متوسط، تابلوهای اصلی توزیع برق صنعتی، تغذیه بارهای سنگین تک فاز، هادی نول یا زمین در سیستم های سه فاز پرقدرت، خطوط انتقال داخلی کارخانه ها و پروژه های زیرساختی به کار می رود. در تأسیسات صنعتی سنگین برای توزیع برق اصلی، نصب روی سینی کابل های بزرگ، داخل کانال یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری نسبی، سرعت اجرا و ایمنی نصب را در پروژه های سنگین به همراه دارد.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 1×150 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE (مانند N2XY)، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه در مقابل ۹۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری برای مقاطع بزرگ فراهم می کند. ساختار تک هادی آن برای کاربردهای نول، زمین یا تک فاز سنگین، وزن کمتر و صرفه اقتصادی بیشتری ایجاد می نماید.

نکات ایمنی و نگهداری طولانی مدت

روکش PVC این کابل خاصیت خوداطفاء و مقاوم در برابر شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای صنعتی سنگین استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.
