کابل افشان NYMHY 4*35

معرفی کابل افشان NYMHY 4*35

کابل افشان NYMHY 4*35 یک کابل قدرت چندرشته ای انعطاف پذیر با چهار هادی مسی و سطح مقطع ۳۵ میلی متر مربع است که به طور خاص برای سیستم های توزیع برق سه فاز همراه با نول (بدون ارت جداگانه) در پروژه های صنعتی، ساختمانی سنگین و ماشین آلات پرمصرف طراحی شده است. این کابل با برخورداری از ساختار افشان کلاس ۵، رسانایی بسیار بالا، انعطاف پذیری عالی و مقاومت مکانیکی مناسب ارائه می دهد و یکی از بهترین گزینه ها برای نصب در مسیرهای پیچیده، سینی کابل یا محیط های مرطوب به شمار می رود. استاندارد NYMHY با عایق و روکش PVC پیشرفته، ایمنی الکتریکی برتر، کاهش تلفات انرژی و عمر مفید طولانی را تضمین می کند و آن را به محصولی اقتصادی و قابل اعتماد برای بارهای سنگین تبدیل کرده است.

مواد اولیه و لایه بندی ساختاری

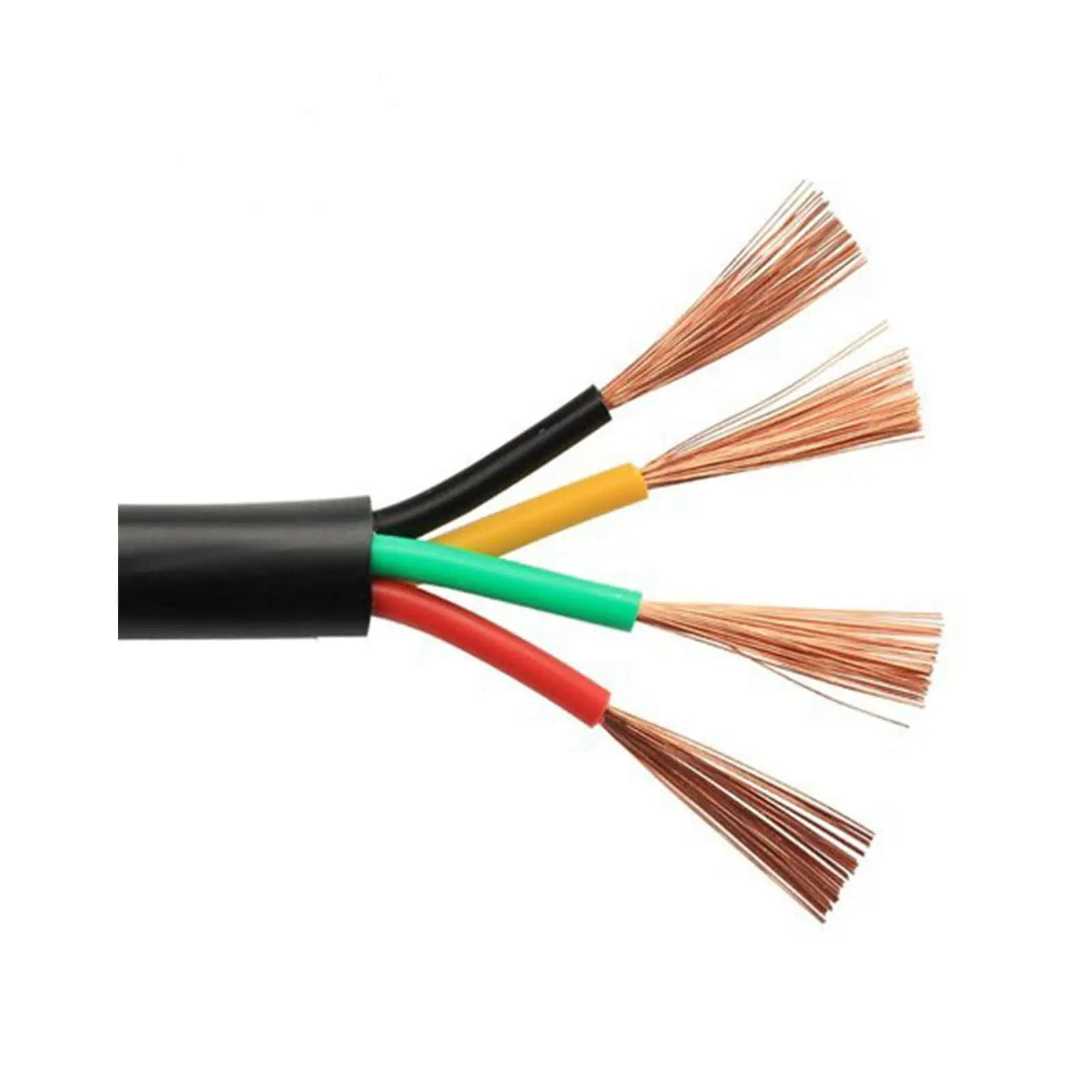

هادی های کابل NYMHY 4*35 از مس الکترولیتی خالص با خلوص بیش از ۹۹.۹۹ درصد و فرآیند آنیل کامل (کلاس ۵ طبق IEC 60228) ساخته می شوند که شامل صدها رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت استاندارد و دقیق اکسترود شده که مقاومت دی الکتریک بسیار بالا و چسبندگی عالی به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم PVC یا الاستومری غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی، مواد شیمیایی سبک و سایش شدید، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در شرایط سخت محیطی افزایش می دهد.

مشخصات الکتریکی و ظرفیت حمل جریان

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت (و در برخی مدل ها تا ۴۵۰/۷۵۰ ولت) است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۰.۵۲۴ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۱۲۰ تا ۱۵۰ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۷۵-۹۰ کیلووات ایده آل است. افت ولتاژ بسیار پایین در مسیرهای متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی به حداقل می رساند.

مزایای مکانیکی و رفتار در برابر تنش

انعطاف پذیری بالای NYMHY 4*35 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۸ تا ۱۰ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات صنعتی، حرکات مکرر یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید و آزمون ها

تولید کابل NYMHY 4*35 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا (۲۵۰۰ ولت به مدت چند دقیقه)، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول دهه ها بهره برداری تضمین شود.

کاربردهای اصلی در صنایع

این کابل به طور گسترده در تابلوهای توزیع صنعتی، اتصال موتورهای سه فاز سنگین، پمپ های بزرگ، سیستم های روشنایی صنعتی، ماشین آلات تولیدی، جرثقیل ها و تأسیسات ساختمانی بزرگ به کار می رود. در پروژه های زیرساختی برای توزیع برق موقت یا دائم، نصب در سینی کابل، داخل لوله یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری بالا، سرعت و ایمنی نصب را به حداکثر می رساند.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 4×35 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار چهار هادی آن برای سیستم های سه فاز با نول متعادل نسبت به کابل های پنج هادی، وزن کمتر و هزینه پایین تری ایجاد می نماید.

نکات ایمنی و نگهداری طولانی مدت

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.

خرید کابل افشان NYMHY 4*35 با تحویل سریع در سراسر ایران!

همین حالا سفارش دهید و کابل اصل NYMHY 4*35 را ظرف ۲۴-۴۸ ساعت درب محل پروژه تحویل بگیرید! پرداخت آسان و انعطاف پذیر، قیمت رقابتی و ضمانت اصالت – پروژه صنعتی تان را بدون تأخیر و با قدرت کامل پیش ببرید!
