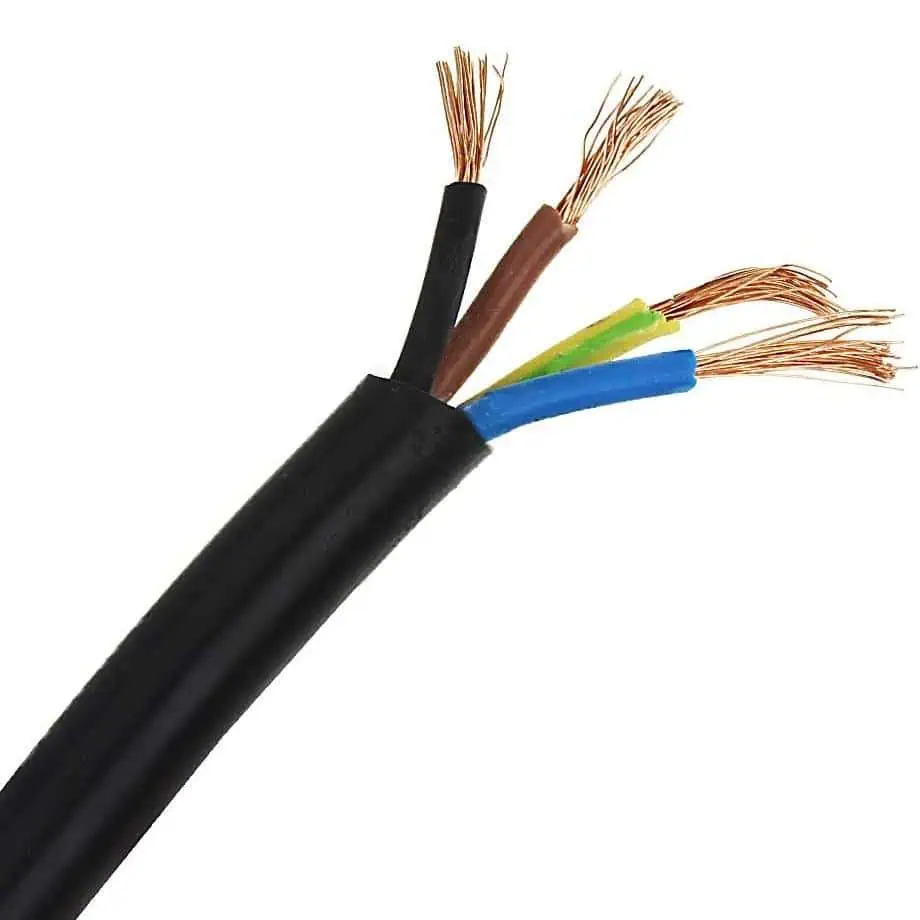

کابل افشان NYMHY 4*25

معرفی کابل افشان NYMHY 4*25

کابل افشان NYMHY 4*25 یک کابل قدرت چندرشته ای انعطاف پذیر با چهار هادی مسی و سطح مقطع ۲۵ میلی متر مربع است که به طور ویژه برای سیستم های توزیع برق سه فاز همراه با نول (بدون ارت جداگانه) در پروژه های صنعتی متوسط، ساختمانی و ماشین آلات طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی عالی، انعطاف پذیری بالا و مقاومت مکانیکی مناسب ارائه می دهد و یکی از گزینه های پرطرفدار برای نصب در سینی کابل، داخل لوله یا مسیرهای پیچیده به شمار می رود. استاندارد NYMHY با عایق و روکش PVC با کیفیت بالا، ایمنی الکتریکی برتر، حداقل تلفات انرژی و عمر مفید طولانی را تضمین می کند و آن را به محصولی اقتصادی و کارآمد برای بارهای متوسط تا سنگین تبدیل کرده است.

مواد سازنده و معماری لایه ای

هادی های کابل NYMHY 4*25 از مس الکترولیتی خالص با خلوص بالا و فرآیند آنیل کامل (کلاس ۵ طبق استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که مقاومت دی الکتریک بسیار بالا و چسبندگی محکم به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی، مواد شیمیایی سبک و سایش، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در محیط های سخت صنعتی افزایش می دهد.

مشخصات الکتریکی و ظرفیت جریان دهی

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت (و در برخی مدل ها تا ۴۵۰/۷۵۰ ولت) است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۰.۷۸۰ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۱۰۰ تا ۱۲۵ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۵۵-۷۵ کیلووات ایده آل است. افت ولتاژ بسیار پایین در مسیرهای متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و هارمونیک ها را در سیستم های صنعتی کنترل می نماید.

عملکرد مکانیکی و مقاومت در برابر خمش

انعطاف پذیری بالای NYMHY 4*25 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۷ تا ۱۰ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات صنعتی، حرکات جزئی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای کیفی و آزمون ها

تولید کابل NYMHY 4*25 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار در طول بهره برداری طولانی تضمین شود.

حوزه های کاربردی عملی

این کابل به طور گسترده در تابلوهای توزیع صنعتی، اتصال موتورهای سه فاز متوسط، پمپ های آب و فاضلاب، سیستم های روشنایی سنگین، ماشین آلات تولیدی و تأسیسات ساختمانی بزرگ به کار می رود. در پروژه های زیرساختی برای توزیع برق موقت یا دائم، نصب روی سینی کابل، داخل لوله یا حتی دفن مستقیم (با محافظ اضافی) مناسب است و وزن مناسب همراه با انعطاف پذیری بالا، سرعت اجرا و ایمنی نصب را به حداکثر می رساند.

مقایسه فنی با کابل های مشابه

در مقایسه با کابل NYY 4×25 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار چهار هادی آن برای سیستم های سه فاز با نول متعادل، وزن کمتر و صرفه اقتصادی بیشتری نسبت به کابل های پنج هادی ایجاد می نماید.

توصیه های ایمنی و نگهداری

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.

خرید کابل افشان NYMHY 4*25 با تحویل سریع در سراسر ایران!

همین حالا سفارش دهید و کابل اصل NYMHY 4*25 را ظرف ۲۴-۴۸ ساعت درب محل پروژه تحویل بگیرید! پرداخت آسان و انعطاف پذیر، قیمت رقابتی و ضمانت اصالت – پروژه های صنعتی و ساختمانی تان را با قدرت و بدون تأخیر پیش ببرید!
