کابل افشان NYMHY 4*10

معرفی کابل افشان NYMHY 4*10

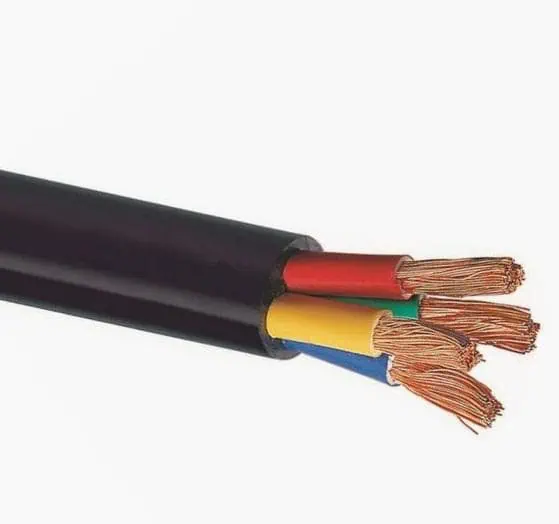

کابل افشان NYMHY 4*10 یک کابل قدرت چندرشته ای انعطاف پذیر با چهار هادی مسی و سطح مقطع ۱۰ میلی متر مربع است که به طور خاص برای سیستم های توزیع برق سه فاز همراه با نول (بدون ارت جداگانه) در پروژه های مسکونی، تجاری و صنعتی سبک تا متوسط طراحی شده است. این کابل با ساختار افشان کلاس ۵، رسانایی عالی، انعطاف پذیری بالا و مقاومت مکانیکی مناسب ارائه می دهد و یکی از گزینه های پراستفاده برای نصب در تابلوهای برق، سینی کابل یا مسیرهای با خمش متوسط به شمار می رود. استاندارد NYMHY با عایق و روکش PVC مرغوب، ایمنی الکتریکی بالا، کاهش تلفات انرژی و عمر مفید طولانی را تضمین می کند و آن را به محصولی اقتصادی و قابل اعتماد برای بارهای متوسط تبدیل کرده است.

مواد سازنده و طراحی لایه ای

هادی های کابل NYMHY 4*10 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (طبق استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت اکسترود شده که خواص دی الکتریک برتر و چسبندگی محکم به هادی فراهم می کند. لایه پرکننده مرکزی از مواد نرم و غیرجاذب رطوبت تشکیل شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های معدنی سبک و سایش، لایه نهایی حفاظتی را ایجاد می کند که دوام کابل را در محیط های داخلی و خارجی افزایش می دهد.

مشخصات الکتریکی و ظرفیت جریان دهی

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۱.۸۳ اهم بر کیلومتر می باشد که بر اساس ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۶۰ تا ۷۵ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۲۲-۳۰ کیلووات ایده آل است. افت ولتاژ پایین در مسیرهای کوتاه تا متوسط و امپدانس کم آن، کیفیت توان را حفظ کرده و تداخلات الکترومغناطیسی را در سیستم های حساس به حداقل می رساند.

عملکرد مکانیکی و انعطاف پذیری

انعطاف پذیری بالای NYMHY 4*10 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۶ تا ۸ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات جزئی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی نشان می دهد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می نماید.

انطباق با استانداردهای تولید

تولید کابل NYMHY 4*10 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست های پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد ایمن و پایدار تضمین شود.

کاربردهای اصلی در پروژه ها

این کابل به طور گسترده در تابلوهای توزیع مسکونی و تجاری، اتصال موتورهای سه فاز کوچک تا متوسط، پمپ های خانگی یا صنعتی، سیستم های روشنایی عمومی، آسانسورهای مسکونی و تجهیزات تهویه مطبوع به کار می رود. در پروژه های ساختمانی برای توزیع برق واحدهای جداگانه، نصب داخل لوله یا روی سینی کابل مناسب است و وزن سبک همراه با انعطاف پذیری بالا، سرعت و سهولت اجرا را افزایش می دهد.

مقایسه فنی با کابل های مشابه

در مقایسه با کابل NYY 4×10 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار چهار هادی آن برای سیستم های سه فاز با نول متعادل، وزن کمتر و صرفه اقتصادی بیشتری نسبت به کابل های پنج هادی ایجاد می نماید.

نکات ایمنی و نگهداری طولانی مدت

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده گسترش شعله دارد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب احتمالی زودتر شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.
