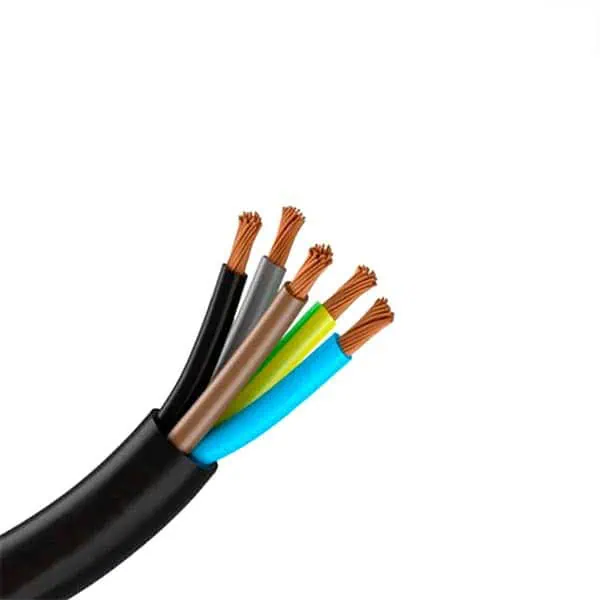

کابل افشان NYMHY 5*6

بررسی جامع کابل افشان NYMHY 5*6

کابل افشان NYMHY 5*6 یک کابل برق چندرشته ای انعطاف پذیر با پنج هادی مسی و سطح مقطع ۶ میلی متر مربع است که به طور خاص برای سیستم های توزیع برق سه فاز همراه با نول و ارت در کاربردهای مسکونی، تجاری و صنعتی سبک تا متوسط طراحی شده است. این کابل با تمرکز بر ایمنی بالا، نصب آسان و عملکرد پایدار در محیط های داخلی و خارجی مرطوب تولید می شود و یکی از پرکاربردترین گزینه ها در تأسیسات ساختمانی، تابلوهای برق فرعی و اتصال تجهیزات الکتریکی به شمار می رود. ساختار استاندارد NYMHY آن را به محصولی قابل اعتماد با عمر مفید طولانی تبدیل کرده که تلفات انرژی را کاهش داده و ریسک های الکتریکی را به حداقل می رساند.

ترکیب مواد و معماری داخلی کابل

هادی های کابل NYMHY 5*6 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (طبق استاندارد IEC 60228) ساخته می شوند که شامل تعداد زیادی رشته مسی نازک و تابیده شده به صورت منظم است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت دقیق و یکنواخت تشکیل شده که خواص عایق بندی دی الکتریک عالی و مقاومت حرارتی مناسب ارائه می دهد. لایه پرکننده مرکزی از مواد نرم PVC یا الاستومر غیرجاذب رطوبت استفاده می شود تا هندسه گرد کابل حفظ شده و هادی ها در برابر فشارهای خارجی محافظت شوند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه ماوراء بنفش، روغن های معدنی سبک و سایش مکانیکی ساخته شده که لایه ای محکم و بادوام برای حفاظت طولانی مدت فراهم می کند.

پارامترهای الکتریکی و ظرفیت انتقال جریان

این کابل با ولتاژ نامی ۳۰۰/۵۰۰ ولت عمل می کند و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۳.۰۸ اهم بر کیلومتر است که بر اساس ثابت رسانایی مس و فرمول مقاومت الکتریکی محاسبه می شود. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد بین ۳۵ تا ۴۵ آمپر (بسته به شرایط تهویه و روش نصب) قرار دارد و برای تغذیه موتورهای سه فاز تا توان تقریبی ۱۱-۱۵ کیلووات مناسب است. افت ولتاژ بسیار پایین در مسیرهای کوتاه و امپدانس کم آن، کیفیت توان را حفظ کرده و از ایجاد نویز الکترومغناطیسی در سیستم های حساس جلوگیری می نماید.

عملکرد مکانیکی و مقاومت در برابر خمش

انعطاف پذیری بالای NYMHY 5*6 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۵ تا ۷ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های مکانیکی در رشته های مسی حاصل می شود. این کابل در برابر خستگی ناشی از ارتعاشات جزئی یا حرکات نصب، مقاومت بسیار بالاتری نسبت به انواع مفتولی دارد و آزمایش های استاندارد خمش مکرر نشان می دهد که می تواند هزاران سیکل بدون آسیب به هادی یا عایق تحمل کند، که آن را برای مسیرهای پیچیده و نصب در لوله یا سینی کابل ایده آل می سازد.

استانداردهای تولید و فرآیندهای کنترل کیفیت

تولید کابل NYMHY 5*6 کاملاً منطبق بر استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 است. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری دقیق مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل و تست های پیری حرارتی تسریع شده می شود. کارخانه های معتبر با سیستم مدیریت کیفیت ISO 9001، هر حلقه کابل را با گزارش تست کامل و گواهینامه انطباق همراه می کنند تا عملکرد پایدار و ایمن در طول دهه ها بهره برداری تضمین گردد.

حوزه های کاربردی اصلی

کابل NYMHY 5*6 به طور گسترده در تابلوهای توزیع مسکونی، اتصال پمپ های خانگی، سیستم های روشنایی عمومی، تجهیزات تهویه مطبوع، آسانسورهای کوچک، ماشین آلات سبک و تأسیسات موقت ساختمانی به کار می رود. در پروژه های آپارتمانی برای توزیع برق واحدهای جداگانه و در کارگاه های کوچک برای تغذیه تجهیزات جانبی مناسب است. وزن سبک، انعطاف پذیری بالا و قابلیت نصب سریع، هزینه های اجرایی را کاهش داده و زمان پروژه را کوتاه می کند.

مقایسه با سایر کابل های هم رده

در مقایسه با کابل NYY 5×6 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی پایین تر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم کمتری (حداکثر ۷۰ درجه) دارد اما هزینه تمام شده کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار پنج هادی آن در مقایسه با کابل های سه یا چهار هادی، توزیع بار متعادل تری در سیستم های سه فاز ایجاد می نماید.

توصیه های ایمنی و نگهداری

روکش PVC این کابل خاصیت خوداطفاء و محدودکننده شعله دارد که خطر گسترش آتش را کاهش می دهد. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس مستقیم با مواد شیمیایی خورنده یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و انجام بازرسی های دوره ای ظاهری و تست مقاومت عایق، هرگونه آسیب احتمالی را زودتر شناسایی می کند. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می نماید.
