کابل افشان NYMHY 5*4

معرفی کابل افشان NYMHY 5*4

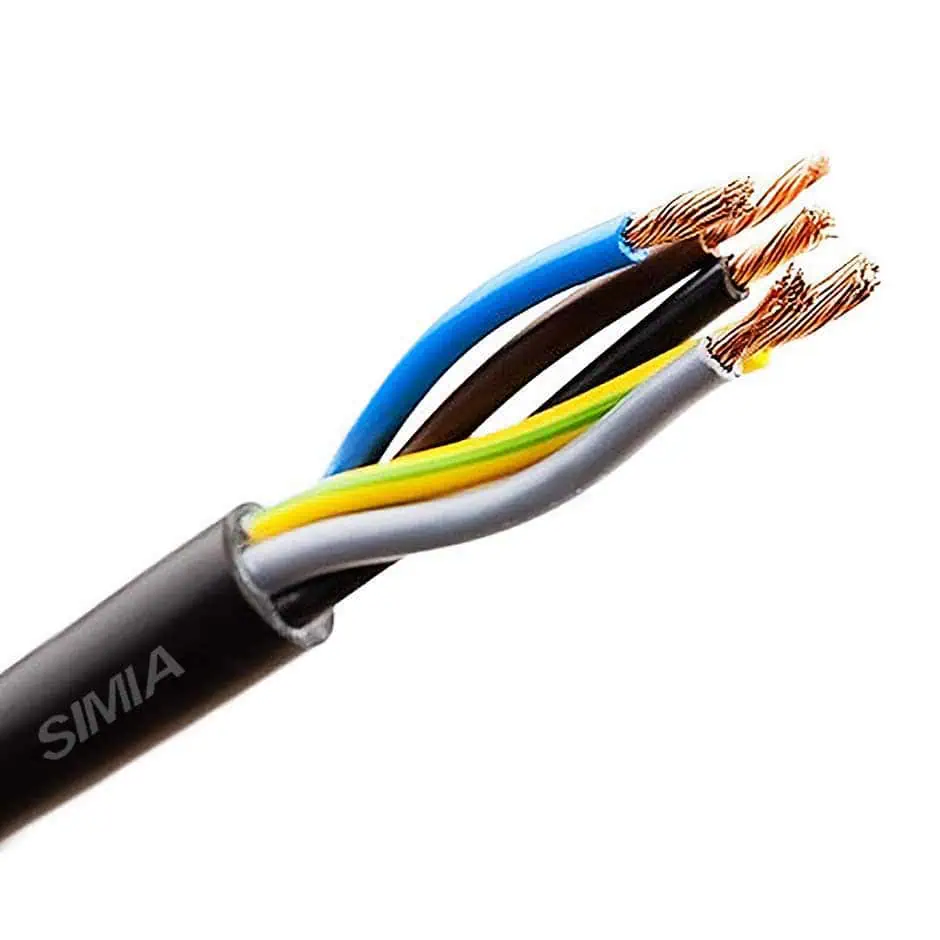

کابل افشان NYMHY 5*4 یک کابل قدرت چندرشته ای سبک و انعطاف پذیر با پنج هادی مسی و سطح مقطع ۴ میلی متر مربع است که به طور اختصاصی برای سیستم های توزیع برق سه فاز همراه با نول و ارت در کاربردهای مسکونی، اداری و تجاری سبک طراحی شده است. این کابل یکی از محبوب ترین گزینه ها برای تأسیسات داخلی ساختمان ها، تابلوهای برق فرعی و اتصال تجهیزات الکتریکی با مصرف متوسط به شمار می رود. ساختار استاندارد NYMHY با عایق و روکش PVC با کیفیت بالا، ایمنی عالی، نصب سریع و مقاومت مناسب در برابر رطوبت و سایش مکانیکی را تضمین می کند و به دلیل وزن کم و انعطاف پذیری بالا، هزینه های اجرایی را به طور قابل توجهی کاهش می دهد.

مواد سازنده و طراحی لایه ای

هادی های کابل NYMHY 5*4 از مس الکترولیتی خالص با فرآیند آنیل کامل و طبقه بندی کلاس ۵ (بر اساس استاندارد IEC 60228) تشکیل شده اند که شامل رشته های نازک مسی تابیده شده به صورت منظم و چندلایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت استاندارد و دقیق اکسترود شده که خواص دی الکتریک برتر و چسبندگی قوی به هادی ارائه می دهد. لایه پرکننده داخلی از مواد نرم و غیرجاذب رطوبت ساخته شده تا شکل گرد کابل حفظ شود و هادی ها در برابر فشارهای مکانیکی محافظت گردند. روکش خارجی از PVC نوع TM2 با افزودنی های مقاوم در برابر اشعه UV، روغن های سبک و سایش، لایه نهایی حفاظتی را تشکیل می دهد که عمر مفید کابل را در محیط های متنوع افزایش می دهد.

ویژگی های الکتریکی و ظرفیت جریان دهی

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۴.۶۱ اهم بر کیلومتر می باشد که با استفاده از ثابت رسانایی ویژه مس و فرمول مقاومت الکتریکی محاسبه می گردد. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد بین ۲۸ تا ۳۵ آمپر (بسته به روش نصب و تهویه) قرار دارد و برای تغذیه موتورهای سه فاز کوچک تا توان تقریبی ۷-۱۱ کیلووات ایده آل است. افت ولتاژ بسیار پایین در مسیرهای کوتاه و امپدانس کم، کیفیت توان را حفظ کرده و تداخلات الکترومغناطیسی را به حداقل می رساند.

مزایای مکانیکی و رفتار در خمش

انعطاف پذیری بالای NYMHY 5*4 به دلیل ساختار افشان کلاس ۵، شعاع خمش مجاز را به ۵ تا ۶ برابر قطر خارجی کابل محدود می کند که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی بین رشته های مسی حاصل می شود. این کابل در برابر خستگی مکانیکی ناشی از ارتعاشات جزئی یا نصب های پیچیده، مقاومت بسیار بالاتری نسبت به انواع مفتولی دارد و آزمایش های استاندارد خمش مکرر تأیید می کنند که هزاران سیکل خمش را بدون آسیب به هادی یا عایق تحمل می کند.

انطباق با استانداردهای کیفی

تولید کابل NYMHY 5*4 کاملاً مطابق با استانداردهای بین المللی IEC 60227-5، VDE 0250، HD 21.5 S3 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. آزمون های کارخانه ای شامل تست ولتاژ دی الکتریک بالا، اندازه گیری مقاومت عایق، آزمون مقاومت در برابر شعله تک کابل (IEC 60332-1) و تست پیری حرارتی تسریع شده است. کارخانه های معتبر با سیستم کنترل کیفیت ISO 9001، هر حلقه کابل را با گزارش تست دقیق و گواهینامه انطباق ارائه می دهند تا عملکرد ایمن و پایدار تضمین شود.

کاربردهای عملی و رایج

این کابل به طور گسترده در تابلوهای توزیع مسکونی و اداری، اتصال پمپ های کوچک خانگی، سیستم های روشنایی عمومی، تجهیزات تهویه مطبوع، آسانسورهای کم ظرفیت و ماشین آلات سبک به کار می رود. در پروژه های ساختمانی برای توزیع برق واحدهای آپارتمانی، کارگاه های موقت و تأسیسات عمومی مناسب است و انعطاف پذیری بالا همراه با وزن سبک، سرعت نصب را به طور چشمگیری افزایش می دهد.

مقایسه با کابل های مشابه

در مقایسه با کابل NYY 5×4 که هادی مفتولی دارد، NYMHY انعطاف پذیری و سهولت نصب بسیار بیشتری ارائه می دهد اما ظرفیت جریان لحظه ای کوتاه مدت آن کمی کمتر است. نسبت به کابل های عایق XLPE، دمای کاری مداوم پایین تری (حداکثر ۷۰ درجه) دارد اما هزینه کمتر و انعطاف مکانیکی بالاتری فراهم می کند. ساختار پنج هادی آن توزیع بار متعادل تری در سیستم های سه فاز نسبت به کابل های سه یا چهار هادی ایجاد می نماید.

نکات ایمنی در نصب و بهره برداری

روکش PVC این کابل خاصیت خوداطفاء دارد و گسترش شعله را محدود می کند. محدوده دمای کاری مجاز از ۵- تا ۷۰+ درجه سانتی گراد است و باید از تماس با مواد شیمیایی قوی یا تنش کششی بیش از حد جلوگیری شود. نصب با بست ها و گلندهای استاندارد و بازرسی های دوره ای ظاهری و الکتریکی توصیه می شود تا هرگونه آسیب زودرس شناسایی گردد. رعایت این اصول بر پایه مقررات ایمنی الکتریکی، خطر حوادث را به حداقل رسانده و عمر مفید بیش از ۳۰ سال را تضمین می کند.
