کابل افشان NYMHY 5*16

مقدمه ای بر کابل افشان NYMHY 5*16

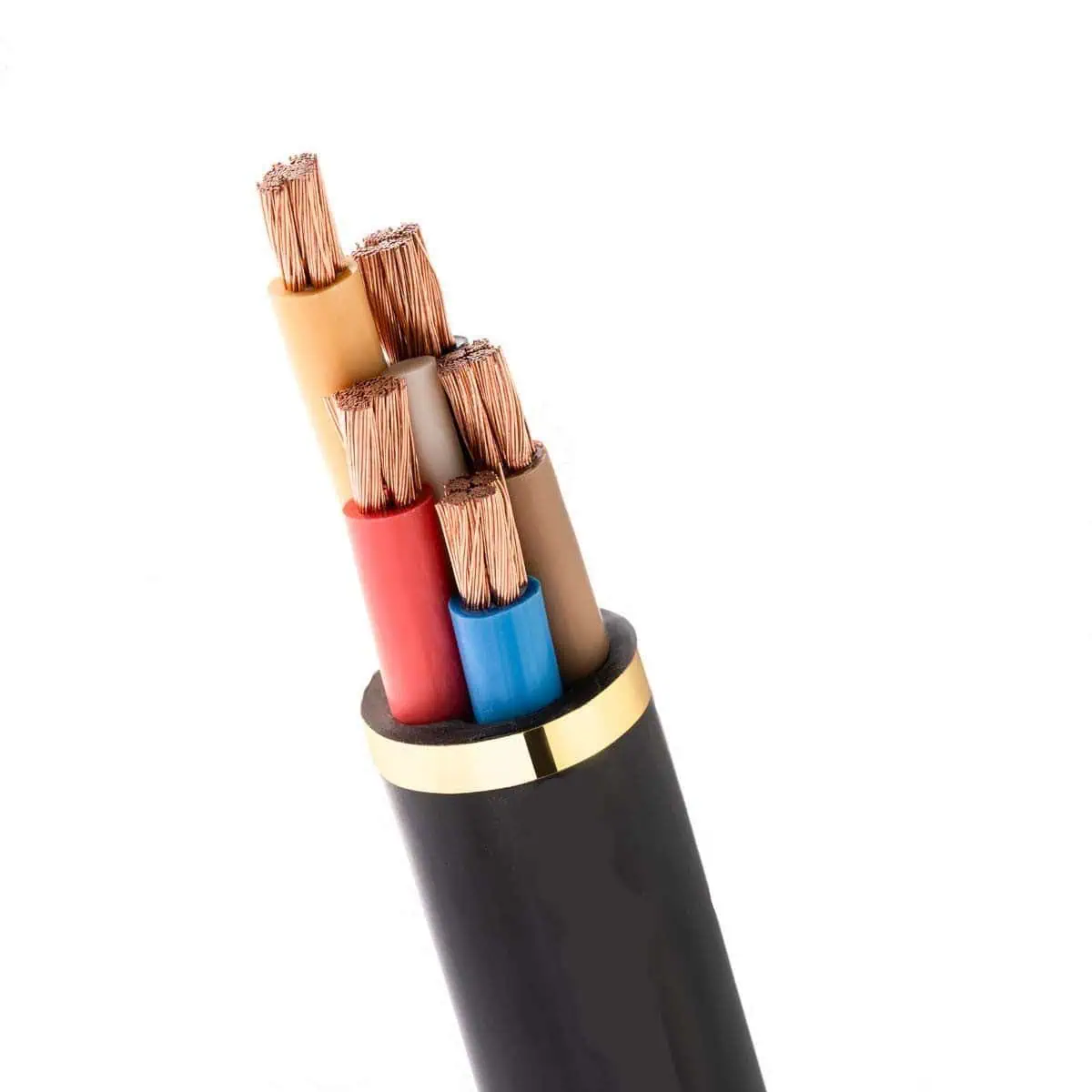

کابل افشان NYMHY 5*16 یک کابل قدرت چندرشته ای انعطاف پذیر با پنج هادی مسی است که هر هادی دارای سطح مقطع ۱۶ میلی متر مربع می باشد. این کابل به طور خاص برای سیستم های توزیع برق سه فاز همراه با نول و زمین (ارت) طراحی شده و در پروژه های مسکونی، تجاری و صنعتی سبک تا متوسط کاربرد گسترده ای دارد. ساختار افشان آن بر پایه استانداردهای اروپایی و بین المللی ساخته شده و تعادل ایده آلی بین رسانایی الکتریکی بالا، انعطاف پذیری مکانیکی و مقاومت در برابر عوامل محیطی برقرار می کند. استفاده از مواد PVC با کیفیت بالا، این کابل را به گزینه ای ایمن و اقتصادی برای نصب های ثابت و نیمه متحرک تبدیل کرده است.

مواد به کاررفته و لایه بندی ساختاری

هادی های کابل NYMHY 5*16 از مس الکترولیتی خالص با خلوص بیش از ۹۹.۹۹ درصد و آنیل شده کامل (کلاس ۵ طبق استاندارد IEC 60228) تشکیل شده اند که شامل تعداد زیادی رشته نازک مسی تابیده شده به صورت لایه لایه است. عایق هر هادی از پلی وینیل کلراید نوع TI2 با ضخامت استاندارد اکسترود شده که مقاومت دی الکتریک عالی و چسبندگی قوی به هادی ارائه می دهد. لایه پرکننده داخلی از مواد الاستومری یا PVC نرم برای حفظ شکل گرد و جلوگیری از جابجایی هادی ها استفاده می شود. روکش خارجی از ترکیب PVC نوع TM2 ساخته شده که خاصیت ضدسایش، مقاوم در برابر روغن های معدنی و اشعه UV دارد. این لایه بندی چندگانه بر پایه اصول مهندسی مواد پلیمری طراحی شده تا حداکثر حفاظت را در محیط های خشک و مرطوب فراهم کند.

عملکرد الکتریکی و محاسبات ظرفیت جریان

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت اهمی هادی در دمای ۲۰ درجه سانتی گراد حدود ۱.۱۵ اهم بر کیلومتر می باشد که بر اساس فرمول مقاومت الکتریکی ρ × L / A محاسبه می شود. ظرفیت حمل جریان مداوم در نصب هوایی و دمای محیط ۳۰ درجه سانتی گراد حدود ۷۰ تا ۸۵ آمپر (بسته به شرایط نصب) است و برای موتورهای سه فاز تا توان تقریبی ۳۰ کیلووات مناسب می باشد. امپدانس پایین و ظرفیت خازنی کم آن باعث کاهش افت ولتاژ در مسیرهای تا ۱۵۰ متر و حداقل تداخل الکترومغناطیسی (EMI) می شود. در شرایط جریان کوتاه مدت، گرمای تولیدشده بر پایه معادله ژول به خوبی مدیریت می شود و عایق PVC تا دمای ۱۶۰ درجه سانتی گراد در کوتاه مدت مقاوم است.

برتری های مکانیکی و رفتار در خمش

ساختار افشان کلاس ۵ باعث می شود کابل NYMHY 5*16 شعاع خمش بسیار مناسبی (حدود ۶ تا ۸ برابر قطر خارجی) داشته باشد که این ویژگی بر پایه توزیع یکنواخت تنش های خمشی در رشته های مسی حاصل می شود. در مقایسه با کابل های مفتولی، مقاومت در برابر خستگی مکانیکی ناشی از ارتعاشات یا حرکات جزئی به طور قابل توجهی بالاتر است. آزمایش های استاندارد نشان می دهد که این کابل می تواند هزاران سیکل خمش را بدون کاهش رسانایی یا آسیب به عایق تحمل کند، که آن را برای نصب در سینی کابل، داخل لوله یا مسیرهای پیچیده ایده آل می سازد.

رعایت استانداردهای کیفی و تست های کارخانه ای

تولید کابل NYMHY 5*16 کاملاً مطابق با استانداردهای IEC 60227-5، HD 21.5 S3، VDE 0250 و استاندارد ملی ایران ISIRI 607-5 انجام می شود. تست های الزامی شامل آزمون ولتاژ دی الکتریک (۲۵۰۰ ولت به مدت ۵ دقیقه)، اندازه گیری مقاومت عایق (حداقل ۲۰۰ مگااهم بر کیلومتر)، تست انتشار شعله (IEC 60332-1-2) و آزمون پیری حرارتی طولانی مدت است. کارخانه های معتبر با سیستم کنترل کیفیت ISO 9001 هر حلقه کابل را همراه با گزارش تست دقیق و گواهینامه انطباق ارائه می دهند تا اطمینان کامل از عملکرد پایدار در طول عمر مفید فراهم شود.

زمینه های کاربردی عملی

این کابل به طور گسترده در تغذیه تابلوهای توزیع فرعی، اتصال موتورهای پمپ، سیستم های روشنایی صنعتی، آسانسورهای مسکونی، ماشین آلات بسته بندی و تأسیسات تهویه مطبوع استفاده می شود. در پروژه های ساختمانی برای توزیع برق در طبقات یا واحدهای جداگانه و در کارگاه های تولیدی برای تجهیزات نیمه متحرک مناسب است. قابلیت نصب در محیط های داخلی و خارجی (با حفاظت مناسب) و وزن نسبتاً سبک، سرعت و سهولت نصب را افزایش می دهد.

مقایسه فنی با کابل های هم رده

در مقایسه با کابل NYY 5×16 (هادی مفتولی)، NYMHY انعطاف پذیری بسیار بالاتر و نصب آسان تری دارد اما ظرفیت جریان کوتاه مدت کمی پایین تر است. نسبت به کابل های با عایق XLPE، دمای کاری مداوم کمتری (۷۰ درجه در مقابل ۹۰ درجه) دارد اما هزینه کمتر و انعطاف بیشتری ارائه می دهد. در برابر کابل های تک رشته ای، ساختار چندرشته ای آن توزیع بار یکنواخت تری در سیستم سه فاز فراهم می کند و هارمونیک ها را بهتر مدیریت می نماید.

اصول ایمنی در نصب و بهره برداری

کابل NYMHY 5*16 با روکش PVC خوداطفاء (self-extinguishing) طراحی شده که گسترش شعله را در صورت آتش سوزی محدود می کند. دمای کاری مجاز از ۵- درجه تا ۷۰+ درجه سانتی گراد است و باید از تماس با مواد شیمیایی قوی یا تنش مکانیکی بیش از حد جلوگیری شود. بازرسی دوره ای ظاهری و تست مقاومت عایق توصیه می شود تا هرگونه آسیب زودرس شناسایی گردد. رعایت این نکات بر پایه مقررات ایمنی الکتریکی ملی و بین المللی، خطر نشتی جریان یا اتصال کوتاه را به حداقل می رساند و عمر مفید بیش از ۳۰ سال را تضمین می کند.
