کابل آلومینیوم چهار رشته سه فاز

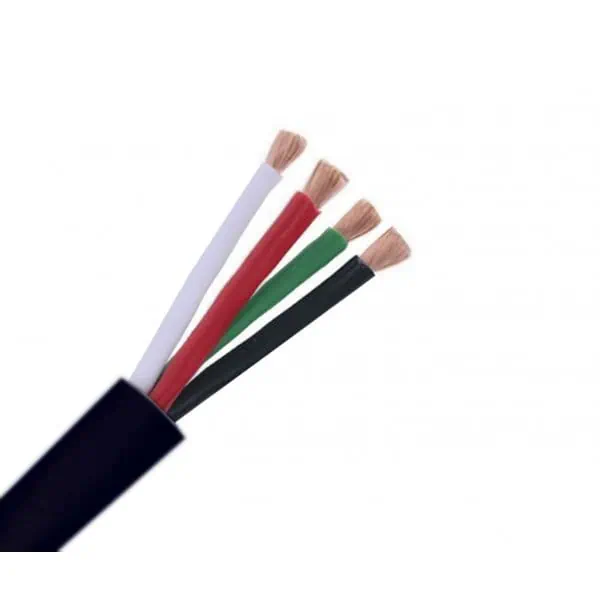

کابل چهار رشته (سه فاز + نول)

کابل چهار رشته سه فاز یکی از متداول‌ترین انواع کابل‌ها در سیستم‌های توزیع برق سه‌فاز است. این کابل شامل سه رشته برای فازها (R, S, T) و یک رشته برای نول (Neutral) است که به منظور تامین برق برای تجهیزات سه‌فاز و تک‌فاز استفاده می‌شود. وجود نول در این کابل‌ها امکان تامین همزمان برق سه‌فاز و تک‌فاز را فراهم می‌کند.

ویژگی‌های کابل چهار رشته (سه فاز + نول)

1. هادی‌ها:
   • از جنس مس یا آلومینیوم هستند.
   • مس برای رسانایی بیشتر و آلومینیوم برای کاهش وزن و هزینه استفاده می‌شود.
2. ساختار کابل:
   • شامل سه رشته هادی برای فازها و یک رشته هادی برای نول.
   • هر هادی با عایق PVC، XLPE یا مواد مشابه پوشیده شده است.
3. روکش کلی:
   • برای محافظت از کابل در برابر عوامل محیطی، یک لایه روکش کلی از جنس PVC یا HDPE بر روی کل کابل قرار دارد.
4. محدوده مقاطع:
   • مقاطع متنوع از 10 تا 300 میلی‌متر مربع بسته به توان و جریان مورد نیاز در دسترس است.
5. ولتاژ کاری:
   • برای استفاده در شبکه‌های فشار ضعیف (0.6/1 کیلوولت) یا فشار متوسط (6، 10، 20 کیلوولت) طراحی می‌شود.

مزایای کابل چهار رشته (سه فاز + نول)

1. امکان تغذیه همزمان تجهیزات سه‌فاز و تک‌فاز:
   وجود رشته نول امکان استفاده از این کابل برای دستگاه‌های تک‌فاز و سه‌فاز را فراهم می‌کند.
2. استفاده گسترده:
   این کابل در سیستم‌های صنعتی، کشاورزی، تجاری و مسکونی کاربرد دارد.
3. ایمنی بالا:
   عایق‌ها و روکش محافظ مانع از خطرات الکتریکی و آسیب‌های محیطی می‌شوند.
4. مقرون‌به‌صرفه:
   نسخه‌های آلومینیومی این کابل، گزینه‌ای اقتصادی برای پروژه‌های بزرگ است.
5. استحکام مکانیکی مناسب:
   ساختار کابل طوری طراحی شده که در برابر کشش، فشار و ضربات محیطی مقاومت خوبی داشته باشد.

معایب کابل چهار رشته

1. وزن بیشتر در مقاطع بزرگ‌تر:
   کابل‌های با هادی مسی و مقاطع بزرگ وزن بالایی دارند که حمل و نصب آن‌ها را دشوارتر می‌کند.
2. قیمت بالاتر مس نسبت به آلومینیوم:
   اگر از هادی مسی استفاده شود، هزینه بیشتری خواهد داشت.

کاربردهای کابل چهار رشته (سه فاز + نول)

1. شبکه‌های توزیع برق:
   برای انتقال برق از پست‌های توزیع به ساختمان‌ها یا صنایع.
2. سیستم‌های صنعتی:
   برای تغذیه تجهیزات سه‌فاز مانند موتورها، ژنراتورها و ماشین‌آلات صنعتی.
3. ساختمان‌های تجاری و مسکونی:
   برای تامین برق تجهیزات سه‌فاز و تک‌فاز.
4. کشاورزی و پمپاژ آب:
   در سیستم‌های پمپاژ و تاسیسات کشاورزی.
5. سیستم‌های روشنایی بزرگ:
   برای روشنایی خیابانی یا تاسیسات روشنایی وسیع.

نکات مهم در انتخاب کابل چهار رشته

1. ظرفیت جریان:
   سطح مقطع کابل باید بر اساس جریان مصرفی و طول مسیر انتخاب شود تا از افت ولتاژ جلوگیری شود.
2. نوع هادی:
   آلومینیوم برای پروژه‌های با بودجه محدود مناسب است، در حالی که مس برای کاربردهایی که نیاز به عملکرد بهتر دارند، ایده‌آل است.
3. محیط نصب:
   اگر کابل در محیط باز یا زیر زمین نصب می‌شود، باید از کابلی با روکش مقاوم در برابر شرایط محیطی استفاده کرد.
4. استانداردها:
   کابل باید مطابق با استانداردهای معتبر مانند IEC 60502 یا ISIRI 3569 باشد.
