کابل خودنگهدار چیست؟ (کابل ABC)

کابل خودنگهدار یا کابل ABC (Air-Insulated Bare Conductor — در زبان صنعتی به صورت کابل هوایی خودنگهدار یا کابل آلومینیومی خودنگهدار نیز شناخته می شود) نوعی هادی هوایی است که به صورت مجتمع و با عایق مناسب یا ساختار خودنگهدار برای نصب روی تیرهای برق و مقره ها طراحی شده است. در ادبیات فنی ایران معمولاً عبارت «کابل خودنگهدار» و «کابل ABC» برای اشاره به این محصول به کار می رود و در دسته بندی های فشار ضعیف تا فشار متوسط و در مواردی فشار قوی عرضه می شود. این محصول به ویژه در توزیع شهری و روستایی جایگزینی ایمن تر و اقتصادی تر نسبت به سیم های هوایی لخت سنتی است.

تاریخچه توسعه فناوری کابل خودنگهدار به تحولات مواد عایقی و سازه ای در نیم قرن اخیر برمی گردد؛ از استفاده هادی های آلومینیومی ساده (AAC) و هادی های مسلح (ACSR) تا ورود عایق های پیشرفته مانند XLPE و پوشش های مقاوم در برابر UV و رطوبت. تکامل در طراحی کابل های خودنگهدار باعث شده که اکنون انواعی از کابل های خودنگهدار با سطوح مقطع متفاوت (مثلاً کابل خودنگهدار 16 تا کابل خودنگهدار 150) و پیکربندی های تک فاز، سه فاز، 4 سیمه تا 6 سیمه در دسترس باشد و کاربردهای متنوعی در شبکه توزیع داشته باشد.

تفاوت کلیدی کابل خودنگهدار با خطوط هوایی سنتی در ماهیت ساختاری و ایمنی آن است: در حالی که خطوط هوایی لخت از سیم های برهنه و مقره های جداگانه استفاده می کنند، کابل ABC معمولاً مجموعه ای از هادی ها و سیم نگهدار با پوشش یا طراحی خاص است که خودِ کابل وظیفه تحمل مکانیکی و عایق سازی را به طور همزمان انجام می دهد. این ویژگی باعث می شود نصب، نگهداری و انشعاب گیری (انشعاب کابل خودنگهدار) ساده تر و کم خطرتر باشد و کاهش هزینه های نگهداری و قطع سرویس را به دنبال داشته باشد.

نکات کلیدی برای جستجو و سئو پیرامون این بخش: • کابل خودنگهدار، کابل ABC، کابل هوایی خودنگهدار • کابل خودنگهدار فشار ضعیف / فشار متوسط / فشار قوی • کابل خودنگهدار 16، 25، 35، 50، 70، 95، 120، 150 • کابل خودنگهدار تک فاز، سه فاز، 4 سیمه تا 6 سیمه • خرید کابل خودنگهدار، قیمت کابل خودنگهدار، دیتاشیت کابلو. این مجموعه عبارت ها باید به صورت طبیعی در متن های بعدی تکرار شوند تا هم خوانایی مهندسی و هم بهینه سازی برای موتورهای جستجو تأمین گردد.

کابل خودنگهدار یا کابل ABC را می توان به طور خلاصه به عنوان یک مجموعه هادی و نگهدارنده تعریف کرد که برای توزیع برق در هوای آزاد طراحی شده و نیاز به رشته  سیم های لخت و مقره های بلند را از بین می برد. در بسیاری از موارد این کابل ها بر پایه هادی های آلومینیومی (کابل آلومینیومی خودنگهدار، AAC، ACSR) ساخته می شوند و بسته به کاربرد از عایق یا پوشش مخصوص برای حفاظت در برابر عوامل جوی استفاده می شود. اصطلاح «خودنگهدار» به این نکته اشاره دارد که کابل به تنهایی قادر است بار مکانیکی خود را تحمل کند.

از منظر تاریخی، کابل ABC پاسخی به نیازهای شهرنشینی و امنیت برق رسانی بود؛ با گسترش شهرها و افزایش تعداد انشعاب ها، استفاده از سیم های لخت مشکلاتی چون تماس تصادفی، سرقت و خرابی مکرر را ایجاد می کرد. توسعه مواد عایقی و تکنیک های تولید باعث شد که کابل های خودنگهدار با خواص مکانیکی و الکتریکی بهتری تولید شوند؛ نمونه هایی مانند کابل خودنگهدار XLPE یا کابل خودنگهدار با هادی های پیش تنیده (preformed) نمونه ای از این پیشرفت ها هستند.

از نظر ساختار، کابل ABC معمولاً شامل چند هادی فاز (برای مثال در انواع سه فاز یا چهار/پنج سیمه)، یک یا چند سیم نگهدار یا طناب فولادی/آلومینیومی و در برخی طراحی ها لایه های نیمه رسانا یا پوشش عایقی محکم است. این ساختار باعث می شود که کابل هوایی خودنگهدار در برابر کشش های ناشی از باد و یخ، بارهای مکانیکی خطی و اثرات حرارتی پاسخ مناسبی داشته باشد، در حالی که امکان انشعاب گیری ساده و نصب روی تیرهای متعارف را فراهم می کند.

در عمل، وقتی درباره «کابل خودنگهدار چیست؟» صحبت می کنیم، مهم است به انواع و محدوده های کاربرد نیز اشاره کنیم: کابل خودنگهدار فشار ضعیف معمولاً برای شبکه های توزیع شهری و انشعابات مسکونی به کار می رود؛ انواع فشار متوسط و فشار قوی برای تغذیه خطوط فرعی و اتصال پست ها و باس ها مناسب اند. همچنین سطوح مقطع متفاوت (مثلاً کابل خودنگهدار 16 تا 150) و پیکربندی فازی (تک فاز، سه فاز، 4/5/6 سیمه) تعیین کننده ظرفیت جریان و موارد کاربرد خواهند بود.

مزایا و معایب کابل خودنگهدار

یکی از مهم ترین مزایای کابل خودنگهدار کاهش مخاطرات ایمنی و افزایش قابلیت اطمینان شبکه است؛ عایق  یا ساختار محافظت شده هادی ها احتمال تماس مستقیم انسان یا اشیا با هادی ها را کاهش می دهد و به تبع آن ریسک حوادث برقی کمتر می شود. از منظر عملیاتی، مزایا شامل کاهش قطعی ها، کاهش نیاز به تعمیرات مکرر، کاهش سرقت هادی (به خصوص نسبت به سیم های مسی یا آلومینیوم لخت) و بهبود زیبایی شهری (کاهش شلوغی سیم ها روی تیرها) است.

از لحاظ اقتصادی، کابل خودنگهدار معمولاً باعث صرفه جویی در هزینه های نگهداری و بهره برداری می شود؛ هزینه های نصب اولیه ممکن است در برخی موارد مشابه یا کمتر از شبکه های زیرزمینی باشد و در مقایسه با خطوط هوایی لخت، هزینه های ناشی از خاموشی و نگهداری کاهش می یابد. نکات مهم اقتصادی و تجاری برای خریداران: خرید کابل خودنگهدار، قیمت کابل خودنگهدار، تفاوت کابل خودنگهدار اصل و کابل خودنگهدار ارزان، و مقایسه هزینه دوره عمر (LCC).

با وجود مزایا، معایبی نیز وجود دارد که باید مدنظر قرار گیرد: افت ولتاژ در مسیرهای طولانی تر و محدودیت جریان نسبت به هادی های هم قطر مسی، حساسیت اتصالات به خوردگی (خصوصاً در محیط های مرطوب یا شور) و نیاز به اجرای صحیح مفصل ها و سرکابل ها. همچنین در مواردی که بارهای بسیار سنگین یا شرایط محیطی شدید (مانند یخ زدگی مداوم یا نیروهای باد بسیار بالا) وجود داشته باشد، انتخاب نوع مناسب (مثلاً ACSR یا استفاده از سیم نگهدار فولادی قوی تر) ضروری است.

راهکارهای کاهش معایب شامل انتخاب دقیق سطح مقطع بر اساس محاسبات جریان و افت ولتاژ، استفاده از مواد و پوشش های مقاوم در برابر خوردگی و UV، طراحی صحیح مسیر و مقره ها و اجرای بازرسی و نگهداری دوره ای است. در متن های بعدی مقاله خواهیم پرداخت به جزئیات فنی محاسبات افت ولتاژ، انتخاب سطح مقطع (کابل خودنگهدار 16، 25، 35 …)، و روش های محافظت مکانیکی و الکتریکی تا مهندسین بتوانند تصمیم اجرایی آگاهانه بگیرند.

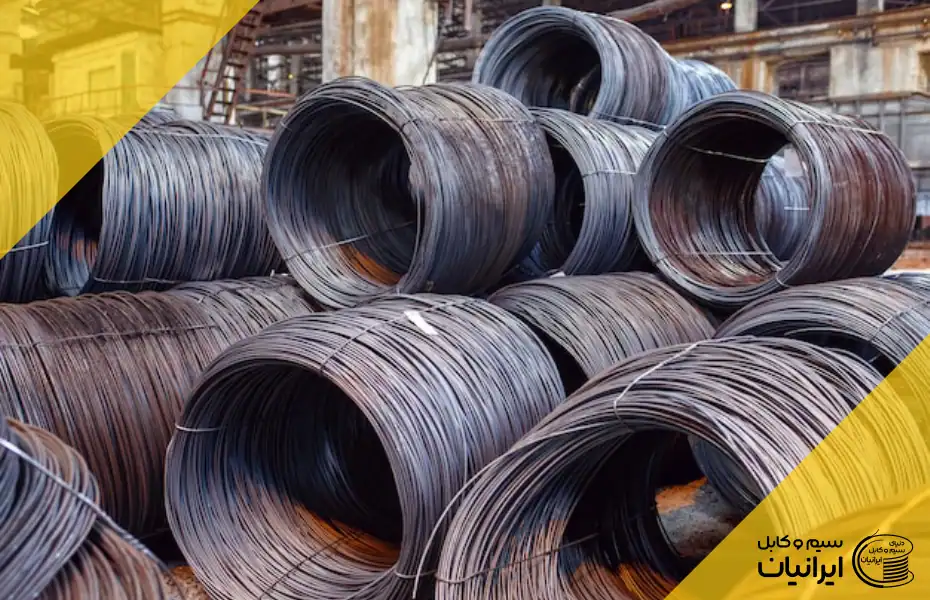

کاربردهای کابل خودنگهدار

کابل خودنگهدار کاربردهای گسترده ای در شبکه های توزیع برق شهری و روستایی دارد؛ از تغذیه محلات مسکونی و مجتمع های تجاری تا خطوط فرعی در روستاها که نیاز به راه حل اقتصادی و قابل اطمینان دارند. به دلیل سهولت نصب و کاهش نیاز به پست ها و تجهیزات زمینی پیچیده، بسیاری از پروژه های توسعه شبکه و بازسازی خطوط قدیمی از کابل هوایی خودنگهدار استفاده می کنند. برای پروژه های روستایی، کابل خودنگهدار برای کاهش هزینه و زمان نصب نسبت به نصب کابل زمینی بسیار مناسب است.

یکی از کاربردهای رایج کابل خودنگهدار، روشنایی معابر و خیابان ها است؛ در این کاربرد معمولاً از انواع تک فاز یا سه فاز با سطح مقطع مناسب استفاده می شود که امکان انشعاب گیری سریع و ایمن برای پایه های روشنایی را فراهم می آورد. علاوه بر روشنایی، کابل خودنگهدار در انشعابات صنعتی کوچک، تغذیه پست های محلی و اتصالات موقت یا دائم در پروژه های ساخت و ساز نیز کاربرد دارد. نکات عملی برای مجریان: نصب کابل خودنگهدار، آموزش نصب کابل خودنگهدار و روش نصب کابل خودنگهدار باید مطابق دستورالعمل های تولیدکننده و استانداردهای ملی انجام شود.

در برخی موارد خاص، کابل خودنگهدار با فیبر نوری ترکیب می شود یا با هادی های مخصوص مخابراتی مشترک سازی می گردد تا خدمات برق و داده در یک مسیر هوایی منتقل شوند؛ این راهکار به عنوان یک گزینه اقتصادی برای مناطق دورافتاده یا برای ایجاد لینک های پشتیبان شناخته می شود. به صورت خلاصه: کاربردها شامل توزیع شهری و روستایی، روشنایی معابر، انشعابات خدماتی و کاربردهای ویژه مخابراتی است.

برای انتخاب مناسب در پروژه ها باید فاکتورهایی مانند کلاس ولتاژ (فشار ضعیف، فشار متوسط، فشار قوی)، سطح مقطع و ظرفیت جریان (نمایش در جداول و دیتاشیت کابل خودنگهدار)، نوع هادی (آلومینیومی، ACSR، AAC، یا ترکیبی)، و شرایط محیطی (رطوبت، خوردگی، احتمال یخ زدگی) در نظر گرفته شود. در بخش های بعدی مقاله جدول های مقایسه، دیتاشیت نمونه و مطالعه های موردی برای شهر و روستا ارائه خواهد شد تا مقیاس بندی و برآورد هزینه (قیمت کابل خودنگهدار، قیمت روز کابل خودنگهدار) ساده و قابل اتکا باشد.

انواع کابل خودنگهدار و زیرشاخه ها

تقسیم بندی بر اساس ولتاژ (فشار ضعیف، فشار متوسط، فشار قوی)

کابل خودنگهدار بر اساس سطح ولتاژ کاری به سه دسته اصلی تقسیم می شود: فشار ضعیف (LV)، فشار متوسط (MV) و فشار قوی (HV). کابل خودنگهدار فشار ضعیف معمولاً برای توزیع برق شهری، انشعاب به واحدهای مسکونی و روشنایی معابر استفاده می شود. این نوع کابل در سایزهای متنوع مانند کابل خودنگهدار 16، 25، 35، 50 و 70 میلی متر مربع تولید می گردد و ظرفیت جریان متناسب با نیازهای عمومی را پوشش می دهد.

در سطح بالاتر، کابل خودنگهدار فشار متوسط برای انتقال توان بیشتر در شبکه های بین شهری و تغذیه پست های توزیع به کار می رود. این کابل ها در سطح ولتاژ 11 کیلوولت تا 33 کیلوولت طراحی شده و معمولاً دارای عایق XLPE هستند. کابل فشار متوسط نیازمند تجهیزات جانبی خاص مانند مقره های مخصوص، سرکابل و مفصل های مقاوم در برابر تنش های الکتریکی است.

کابل خودنگهدار فشار قوی نیز در پروژه های خاص صنعتی و مناطق با بار مصرف بالا مورد استفاده قرار می گیرد. این کابل ها با طراحی ویژه برای تحمل تنش های الکتریکی و مکانیکی سنگین ساخته می شوند. اگرچه کاربرد آن ها محدودتر است، اما در پروژه های حیاتی مثل خطوط انتقال فرعی و پشتیبانی اضطراری اهمیت زیادی دارند.

بنابراین، انتخاب سطح ولتاژ مناسب از اهمیت بالایی برخوردار است. مهندسان باید بر اساس نیاز مصرف کننده، ظرفیت شبکه، طول مسیر و محدودیت های محیطی تصمیم بگیرند. در عمل، بیشتر تقاضا مربوط به کابل خودنگهدار فشار ضعیف و متوسط است، زیرا بخش عمده شبکه توزیع برق ایران و بسیاری از کشورها بر این دو سطح ولتاژ متمرکز است.

تقسیم بندی بر اساس جنس و ساختار (آلومینیومی، مسی، AAC، ACSR، XLPE)

جنس و ساختار کابل خودنگهدار نقش تعیین کننده ای در عملکرد و دوام آن دارد. پرکاربردترین نوع، کابل آلومینیومی خودنگهدار است که به دلیل وزن سبک، قیمت مناسب و رسانایی قابل قبول، انتخاب اول در پروژه های شهری و روستایی محسوب می شود. علاوه بر آن، برای برخی کاربردهای خاص از کابل مسی خودنگهدار نیز استفاده می شود، اما به دلیل قیمت بالاتر مس، سهم بازار آن کمتر است.

از نظر نوع هادی، کابل های AAC (All Aluminium Conductor) و ACSR (Aluminium Conductor Steel Reinforced) اهمیت ویژه ای دارند. کابل AAC تماماً از آلومینیوم ساخته شده و برای مسیرهای کوتاه با بار سبک مناسب است. کابل ACSR با هسته فولادی تقویت شده، مقاومت مکانیکی بیشتری دارد و در مناطق بادخیز یا دارای یخ زدگی به کار می رود.

در زمینه عایق، کابل های خودنگهدار XLPE به عنوان استاندارد روز دنیا شناخته می شوند. این نوع عایق دارای خواص الکتریکی و مکانیکی بهتر، مقاومت بالاتر در برابر حرارت و طول عمر بیشتر نسبت به عایق های PVC یا PE معمولی است. به همین دلیل در کابل های فشار متوسط و فشار قوی به طور گسترده مورد استفاده قرار می گیرد.

انتخاب ساختار مناسب وابسته به شرایط محیطی، ظرفیت بار، بودجه پروژه و استانداردهای محلی است. به عنوان مثال، کابل خودنگهدار XLPE در مناطق گرم و مرطوب توصیه می شود، در حالی که کابل ACSR برای مناطق کوهستانی و بادخیز برتری دارد.

تقسیم بندی بر اساس تعداد هادی (تک فاز، سه فاز، 4 سیمه، 5 سیمه، 6 سیمه)

کابل خودنگهدار از نظر تعداد هادی ها و نوع سیستم تغذیه نیز تقسیم بندی می شود. ساده ترین نوع آن کابل تک فاز است که معمولاً دارای یک یا دو هادی فاز به همراه یک سیم نول و در برخی موارد سیم روشنایی است. این نوع کابل بیشتر برای مصارف خانگی، انشعابات کوچک و شبکه های روستایی به کار می رود.

کابل سه فاز پرکاربردترین نوع در شبکه های توزیع است. این کابل معمولاً شامل سه هادی فاز به همراه یک هادی نول و گاهی سیم روشنایی (سیم پنجم) می باشد. کابل خودنگهدار سه فاز در سایزهای 25 تا 150 میلی متر مربع ساخته می شود و توان انتقالی بالایی را پوشش می دهد.

در پروژه های خاص، کابل های 4 سیمه، 5 سیمه و حتی 6 سیمه استفاده می شوند. کابل 4 سیمه معمولاً شامل سه فاز و یک نول است. کابل 5 سیمه علاوه بر این ها یک هادی روشنایی دارد. کابل 6 سیمه نیز می تواند شامل ترکیبی از هادی های فاز، نول و سیم های مخابراتی یا ارت باشد.

این تنوع به طراحان شبکه اجازه می دهد متناسب با نیاز هر پروژه بهترین گزینه را انتخاب کنند. برای مثال، در روشنایی معابر شهری معمولاً از کابل 5 سیمه استفاده می شود، در حالی که برای توزیع عمومی سه فاز کابل 4 سیمه کفایت می کند.

مقایسه و انتخاب بین انواع (مزایا، معایب، هزینه، پیچیدگی نصب)

مقایسه انواع کابل خودنگهدار از نظر فنی و اقتصادی برای انتخاب صحیح در پروژه ها اهمیت زیادی دارد. به طور کلی، کابل آلومینیومی خودنگهدار نسبت به کابل مسی سبک تر و ارزان تر است، اما ظرفیت جریان کمتری دارد. کابل XLPE نسبت به کابل های با عایق معمولی عمر بیشتری داشته و در برابر شرایط محیطی مقاوم تر است. کابل ACSR نیز در مقابل نیروهای کششی قوی تر عمل می کند.

از نظر هزینه، کابل فشار ضعیف ارزان تر از فشار متوسط و قوی است و خرید کابل خودنگهدار معمولاً بر اساس سطح ولتاژ، سایز و برند تعیین می شود. قیمت روز کابل خودنگهدار نیز به عوامل متعددی از جمله قیمت جهانی فلزات، هزینه تولید و نوسانات بازار داخلی وابسته است. خریداران باید دقت کنند که تفاوت کابل خودنگهدار اصل و کابل خودنگهدار ارزان بی کیفیت، در طول عمر و ایمنی شبکه تأثیر مستقیمی دارد.

از نظر نصب، کابل فشار ضعیف ساده ترین نوع برای اجرا است، در حالی که کابل فشار متوسط و قوی نیاز به تخصص و تجهیزات بیشتری دارد. همچنین کابل سه فاز یا 5 سیمه به دلیل تعداد هادی بیشتر پیچیدگی نصب بالاتری نسبت به کابل تک فاز دارد. در این میان، آموزش نصب کابل خودنگهدار و رعایت اصول ایمنی نقش کلیدی در موفقیت پروژه دارد.

در نهایت انتخاب بهترین کابل خودنگهدار به ترکیبی از عوامل فنی (ولتاژ، جریان، افت ولتاژ، مقاومت مکانیکی) و اقتصادی (قیمت، هزینه نگهداری، طول عمر) بستگی دارد. توصیه می شود قبل از خرید کابل خودنگهدار، دیتاشیت و جدول مشخصات فنی بررسی شده و با شرایط پروژه تطبیق داده شود.

ساختار داخلی و اجزا فنی کابل خودنگهدار

اجزای اصلی کابل (هادی ها، عایق، پوشش بیرونی، سیم نگهدارنده، غلاف و نیمه رسانا)

کابل خودنگهدار از اجزای متعددی تشکیل شده که هر کدام نقش ویژه ای در عملکرد و ایمنی کابل ایفا می کنند. هادی ها مهم ترین جزء هستند و معمولاً از جنس آلومینیوم یا ترکیب آلومینیوم و فولاد (در کابل های ACSR) ساخته می شوند. انتخاب آلومینیوم به دلیل وزن کم و قیمت مناسب، باعث شده این فلز در اغلب کابل های هوایی خودنگهدار جایگزین مس شود.

عایق در کابل خودنگهدار معمولاً از مواد پلیمری مانند XLPE یا PE ساخته می شود که مقاومت بالایی در برابر حرارت، اشعه ماورای بنفش (UV) و رطوبت دارند. این عایق مانع از تماس مستقیم هادی ها با یکدیگر یا با محیط بیرونی شده و ایمنی شبکه را افزایش می دهد.

پوشش بیرونی یا شیلد خارجی، لایه ای محافظ است که کابل را در برابر سایش، عوامل جوی و ضربات مکانیکی محافظت می کند. در برخی طراحی ها، این پوشش شامل ترکیبات ضد UV و مقاوم به مواد شیمیایی نیز می شود تا طول عمر کابل در شرایط سخت محیطی افزایش یابد.

سیم نگهدارنده (Messenger Wire) معمولاً از فولاد یا آلیاژهای مقاوم ساخته می شود و وظیفه تحمل بار مکانیکی کابل را بر عهده دارد. در کابل های فشار ضعیف، گاهی از هادی نول به عنوان سیم نگهدار استفاده می شود. در طراحی های پیشرفته تر، غلاف و نیمه رسانا نیز به کار می رود تا عملکرد الکتریکی کابل در سطوح ولتاژ متوسط و قوی بهینه شود.

خواص فیزیکی و مکانیکی (مقاومت مکانیکی، وزن، قطر)

از نظر خواص فیزیکی، کابل خودنگهدار باید به گونه ای طراحی شود که بتواند در برابر نیروهای مکانیکی ناشی از وزن خود، کشش ناشی از باد، یخ زدگی و لرزش های دینامیکی مقاومت کند. مقاومت مکانیکی عمدتاً به کیفیت سیم نگهدارنده و جنس هادی ها وابسته است. کابل ACSR به دلیل داشتن هسته فولادی، از استحکام کششی بالاتری نسبت به کابل AAC برخوردار است.

وزن کابل خودنگهدار یکی از فاکتورهای مهم در طراحی و نصب است. کاهش وزن کابل، نصب آن روی تیرها را آسان تر می کند و هزینه تجهیزات نگهدارنده را کاهش می دهد. به همین دلیل کابل آلومینیومی خودنگهدار نسبت به کابل مسی سبک تر و مقرون به صرفه تر است.

قطر کابل نیز در انتخاب مقره ها، فاصله تیرها و میزان افت ولتاژ اهمیت دارد. هرچه سطح مقطع کابل بیشتر باشد، قطر و وزن آن نیز افزایش پیدا می کند. بنابراین در طراحی مسیر، باید بین ظرفیت جریان بالاتر و افزایش بار مکانیکی تعادل برقرار شود.

به طور کلی، انتخاب کابل خودنگهدار مناسب نیازمند توجه به وزن، قطر و مقاومت کششی است تا هم از نظر فنی و هم از نظر اقتصادی بهترین نتیجه حاصل شود. استفاده از جداول مشخصات فنی و دیتاشیت کابل خودنگهدار در این مرحله بسیار ضروری است.

خواص الکتریکی (مقاومت اهمی، ظرفیت جریان، مقاومت عایقی، افت ولتاژ)

از نظر الکتریکی، کابل خودنگهدار باید توان انتقال جریان مورد نیاز شبکه را با کمترین تلفات تضمین کند. مقاومت اهمی هادی ها تابع جنس و سطح مقطع آن هاست. آلومینیوم نسبت به مس مقاومت بیشتری دارد، بنابراین برای رسیدن به ظرفیت مشابه، سطح مقطع بزرگ تری در کابل های آلومینیومی استفاده می شود.

ظرفیت جریان کابل خودنگهدار به سطح مقطع، جنس هادی و شرایط محیطی بستگی دارد. به عنوان مثال کابل خودنگهدار 16 ظرفیت کمتری نسبت به کابل خودنگهدار 70 یا 150 دارد. انتخاب صحیح سطح مقطع بر اساس محاسبات بار مصرفی و طول مسیر برای جلوگیری از گرم شدگی بیش از حد کابل ضروری است.

مقاومت عایقی یکی دیگر از ویژگی های حیاتی است. عایق XLPE مقاومت بالایی در برابر جریان نشتی و فشار الکتریکی دارد و در ولتاژهای متوسط و قوی عملکرد بسیار بهتری نسبت به عایق های سنتی ارائه می دهد. این ویژگی باعث افزایش طول عمر کابل و کاهش احتمال اتصالی می شود.

افت ولتاژ در کابل های خودنگهدار مسئله ای جدی است، به ویژه در مسیرهای طولانی. افت ولتاژ بیش از حد می تواند باعث کاهش کیفیت توان و آسیب به تجهیزات مصرف کننده شود. بنابراین استفاده از جدول افت ولتاژ کابل خودنگهدار و انتخاب سطح مقطع مناسب، بخش جدایی ناپذیر طراحی شبکه است.

طراحی کابل برای تحمل شرایط محیطی (UV، رطوبت، دما، باد و یخ)

کابل خودنگهدار برای نصب در فضای باز طراحی شده و باید در برابر عوامل محیطی مختلف مقاوم باشد. یکی از مهم ترین این عوامل، اشعه UV خورشید است که می تواند باعث تخریب تدریجی عایق شود. به همین دلیل، پوشش بیرونی کابل معمولاً با افزودنی های ضد UV تولید می شود.

رطوبت نیز تهدید بزرگی برای کابل های هوایی است. اگر عایق یا مفصل ها کیفیت مناسبی نداشته باشند، نفوذ آب می تواند باعث خوردگی هادی ها و کاهش مقاومت عایقی شود. طراحی مناسب با استفاده از غلاف های ضد رطوبت و اتصالات استاندارد، این مشکل را برطرف می کند.

تغییرات دما از دیگر چالش هاست. کابل خودنگهدار باید دامنه وسیعی از دما را تحمل کند، از سرمای زیر صفر در زمستان تا گرمای شدید تابستان. مواد عایقی مدرن مانند XLPE این قابلیت را فراهم می کنند که کابل در بازه دمایی -40 تا +90 درجه سانتی گراد بدون افت عملکرد کار کند.

در نهایت، باد و یخ زدگی فشار مکانیکی قابل توجهی بر کابل وارد می کنند. به ویژه در مناطق کوهستانی، وزن یخ می تواند چندین برابر وزن کابل باشد. برای این شرایط، استفاده از کابل های ACSR با هسته فولادی تقویت شده و طراحی سازه های نگهدارنده قوی تر ضروری است.

دیتاشیت و جداول مشخصات (سطح مقطع، جریان، وزن، افت ولتاژ، نمونه دیتاشیت)

هر کابل خودنگهدار دارای مشخصات فنی دقیقی است که در قالب دیتاشیت توسط تولیدکنندگان ارائه می شود. این اطلاعات شامل سطح مقطع هادی ها، قطر کابل، وزن واحد طول، مقاومت اهمی، ظرفیت جریان، مقاومت عایقی و مقدار افت ولتاژ است. مطالعه و استفاده از این دیتاشیت ها برای انتخاب صحیح کابل امری الزامی است.

به عنوان نمونه، دیتاشیت یک کابل خودنگهدار 50 میلی متر مربع فشار ضعیف ممکن است چنین اطلاعاتی را نشان دهد: مقاومت اهمی در دمای 20 درجه سانتی گراد، ظرفیت جریان مجاز در شرایط نصب استاندارد، وزن تقریبی کابل به ازای هر کیلومتر و افت ولتاژ در بار نامی. این داده ها به مهندسین امکان می دهد محاسبات دقیق تری برای طراحی شبکه انجام دهند.

جدول کابل خودنگهدار معمولاً شامل مقایسه انواع سایزها (16، 25، 35، 50، 70، 95، 120، 150) از نظر جریان مجاز، افت ولتاژ و وزن است. با استفاده از این جداول می توان بهترین انتخاب را بر اساس طول مسیر و بار مصرفی انجام داد.

در عمل، داشتن دیتاشیت معتبر و بررسی تأییدیه استاندارد (مثلاً تاییدیه توانیر در ایران) تضمین می کند که کابل انتخاب شده عملکرد و طول عمر مورد انتظار را ارائه دهد. بدون این اطلاعات، انتخاب کابل می تواند منجر به مشکلات جدی مانند افزایش تلفات انرژی یا خرابی زودهنگام کابل شود.

نصب، اجرا و نگهداری کابل خودنگهدار

مراحل نصب کابل خودنگهدار

نصب کابل خودنگهدار یک فرآیند تخصصی است که نیازمند رعایت اصول مهندسی و ایمنی است. اولین گام، بررسی مسیر و آماده سازی تیرها و پایه ها است. فاصله بین تیرها، ارتفاع نصب و محل قرارگیری مقره ها باید دقیقاً طبق استانداردها مشخص شود تا کابل در طول مسیر تحت کشش یا خمیدگی نامناسب قرار نگیرد.

گام دوم، انتخاب و آماده سازی کابل است. این مرحله شامل بررسی دیتاشیت کابل خودنگهدار، تأیید سطح مقطع و ظرفیت جریان مناسب، و آماده سازی سر کابل برای اتصال می شود. بسته به نوع کابل (تک فاز، سه فاز یا چند سیمه) روش باز کردن و نصب هادی ها متفاوت است و نیازمند ابزار تخصصی است.

گام سوم، نصب کابل روی تیرها و مقره ها است. کابل خودنگهدار باید با رعایت کشش مناسب و فاصله استاندارد بین تیرها اجرا شود. سیم نگهدارنده یا هادی فولادی نقش اصلی را در تحمل بار مکانیکی دارد و کابل های فاز روی آن پیچیده می شوند یا به کمک بست ها و اتصالات استاندارد ثابت می شوند.

گام چهارم، انشعاب گیری و اتصالات نهایی است. در این مرحله، کابل ها به تابلوها، پست ها یا روشنایی معابر متصل می شوند. استفاده از سرکابل و مفصل های استاندارد، کنترل ایمنی و تست های الکتریکی قبل از راه اندازی، کیفیت و طول عمر شبکه را تضمین می کند.

اصول ایمنی در نصب کابل خودنگهدار

رعایت ایمنی در نصب کابل ABC اهمیت بالایی دارد، زیرا کار روی خطوط هوایی مستقیماً با برق و ارتفاع در ارتباط است. نخستین اصل، قطع کامل برق و تأیید ایزولاسیون مسیر قبل از شروع عملیات است. استفاده از تجهیزات حفاظتی مانند دستکش های عایق، تسمه های ایمنی و کلاه ایمنی الزامی است.

دومین اصل، رعایت فاصله ایمنی با کابل های دیگر و موانع محیطی است. در طول مسیر، کابل نباید با سازه های فلزی، درختان یا سیم های مخابراتی تماس داشته باشد. همچنین، نصب کابل در شرایط باد شدید یا بارش باران سنگین باید به تعویق بیفتد تا خطرات فیزیکی کاهش یابد.

سومین اصل، استفاده از ابزار و تجهیزات استاندارد است. طناب، قرقره و جرثقیل باید تحمل وزن کابل و بارهای دینامیکی را داشته باشند. مهندسین و تکنسین ها باید با روش های نصب کابل خودنگهدار آشنا باشند و از تجربه عملی در پروژه های مشابه بهره مند شوند.

در نهایت، بازرسی و تست پس از نصب اهمیت زیادی دارد. اندازه گیری مقاومت هادی ها، تست عایقی و بررسی اتصالات، اطمینان می دهد که کابل آماده بهره برداری است و طول عمر پیش بینی شده را ارائه خواهد داد.

تجهیزات جانبی و نکات اجرایی

تجهیزات جانبی نصب کابل خودنگهدار شامل مقره ها، بست ها، سرکابل ها و مفصل ها است. این اجزا نقش حیاتی در ایمنی و طول عمر کابل دارند و باید متناسب با سطح ولتاژ و نوع کابل انتخاب شوند. به عنوان مثال، کابل خودنگهدار فشار متوسط نیازمند مقره ها و سرکابل مقاوم در برابر تنش های الکتریکی است.

استفاده از قرقره های استاندارد و ابزارهای کشش مناسب نیز ضروری است تا کابل هنگام نصب دچار کشش بیش از حد نشود. نصب غیر استاندارد می تواند باعث افت ولتاژ، آسیب مکانیکی یا حتی شکست هادی ها شود. همچنین، رعایت شیب مناسب در مسیرهای طولانی و نقاط خم، فشار مکانیکی روی کابل را کاهش می دهد.

نکات اجرایی مهم شامل علامت گذاری مسیر، بررسی سطح مقطع کابل، فاصله بین هادی ها و فاصله از زمین است. رعایت این نکات باعث کاهش خطاهای اجرایی و افزایش طول عمر شبکه می شود. همچنین، در پروژه های شهری، توجه به زیبایی بصری کابل و هماهنگی با سایر شبکه ها اهمیت دارد.

در نهایت، توجه به دستورالعمل های تولیدکننده و استانداردهای ملی، از جمله استاندارد کابل خودنگهدار ایران و تاییدیه توانیر، تضمین می کند که نصب طبق الزامات فنی و ایمنی انجام شده و عملکرد شبکه مطابق انتظار خواهد بود.

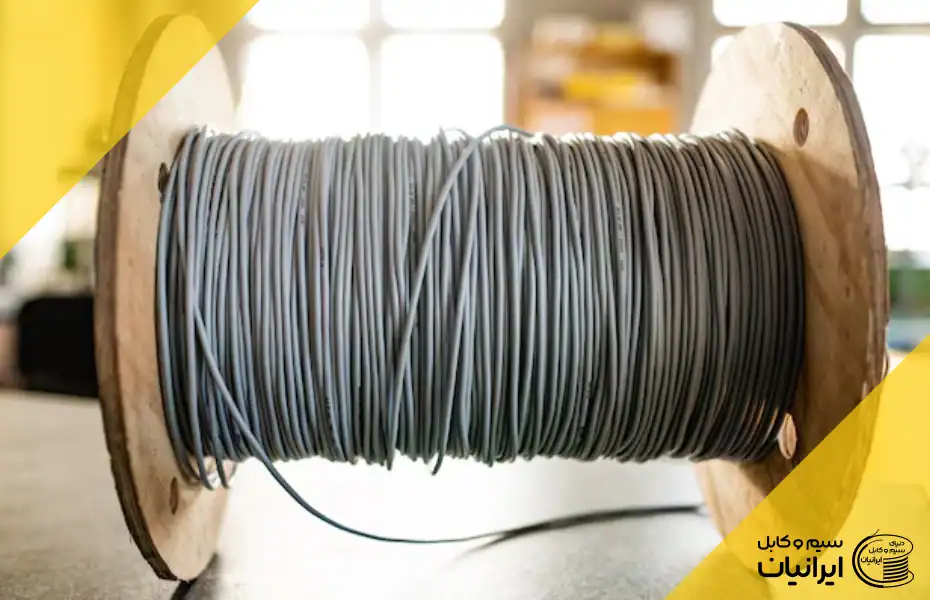

آموزش نصب و دستورالعمل گام به گام

آموزش نصب کابل خودنگهدار برای تکنسین ها و مهندسین شبکه بسیار حیاتی است. گام اول آموزش، آشنایی با انواع کابل (تک فاز، سه فاز، چند سیمه) و اجزای داخلی آن است، از جمله هادی ها، عایق، پوشش بیرونی و سیم نگهدارنده.

گام دوم، تمرین نصب روی قرقره و تیرها است. تکنسین ها باید یاد بگیرند چگونه کابل را با کشش مناسب اجرا کنند، خم ها را رعایت کنند و اتصالات و مفصل ها را به درستی نصب کنند. این مرحله شامل کار با ابزار تخصصی مانند قرقره، طناب و بست های استاندارد است.

گام سوم، انجام تست های الکتریکی و مکانیکی پس از نصب است. مقاومت هادی ها، مقاومت عایقی و افت ولتاژ در طول مسیر اندازه گیری می شود تا اطمینان حاصل شود که کابل عملکرد صحیح دارد و آماده بهره برداری است.

گام چهارم، آموزش نگهداری و بازرسی دوره ای است. مهندسین باید بدانند چگونه کابل را در برابر خوردگی، ساییدگی و شرایط محیطی نظارت کنند و در صورت مشاهده نقص، اقدامات اصلاحی سریع انجام دهند. این آموزش ها تضمین می کنند که شبکه طول عمر مورد انتظار را داشته و کیفیت برق رسانی حفظ شود.

کاربرد و مثال ها در شبکه های واقعی

کابل خودنگهدار برای روستا

در مناطق روستایی، استفاده از کابل خودنگهدار مزایای اقتصادی و عملی قابل توجهی دارد. شبکه های روستایی معمولاً طولانی و پراکنده هستند و استفاده از کابل های زمینی یا خطوط هوایی لخت، هزینه و زمان نصب بالایی دارد. کابل هوایی خودنگهدار فشار ضعیف یا متوسط با قابلیت تحمل کشش و شرایط محیطی، گزینه ای ایده آل برای توزیع برق در این مناطق است.

کابل خودنگهدار برای روستا معمولاً در سایزهای 16 تا 50 میلی متر مربع و به صورت تک فاز یا سه فاز انتخاب می شود. این کابل ها امکان انشعاب گیری آسان به منازل، کشاورزی و روشنایی معابر را فراهم می کنند. به علاوه، کاهش نیاز به تعمیرات و خرابی کمتر نسبت به سیم های لخت، بهره برداری را مطمئن تر می کند.

نمونه ای از پروژه های موفق شامل روستاهای ایران است که با استفاده از کابل خودنگهدار فشار ضعیف، شبکه های پراکنده و طولانی با حداقل قطعی طراحی شده اند. این پروژه ها نشان دادند که استفاده از کابل هوایی خودنگهدار باعث صرفه جویی قابل توجه در هزینه ها و کاهش زمان نصب نسبت به کابل های زمینی شده است.

در نظر گرفتن شرایط محیطی مانند باد، بارش و یخ زدگی، انتخاب سطح مقطع مناسب و جنس سیم نگهدارنده، موفقیت پروژه را تضمین می کند. به همین دلیل، استفاده از دیتاشیت کابل خودنگهدار و جدول مشخصات فنی، بخش جدایی ناپذیر طراحی شبکه روستایی است.

کابل خودنگهدار برای شهر

در مناطق شهری، کابل خودنگهدار نقش مهمی در کاهش شلوغی سیم ها و بهبود زیبایی بصری شبکه دارد. کابل های فشار ضعیف و متوسط به صورت سه فاز یا چند سیمه برای تغذیه منازل، مجتمع های تجاری و روشنایی خیابان ها استفاده می شوند. استفاده از کابل ABC باعث کاهش نیاز به تیرهای بلند و مقره های متعدد شده و عملیات انشعاب گیری سریع تر و ایمن تر می شود.

به ویژه در خیابان ها و معابر پررفت وآمد، نصب کابل خودنگهدار به کاهش خطرات ایمنی و تماس تصادفی با سیم ها کمک می کند. کابل های چند سیمه مانند 4 یا 5 سیمه امکان تامین برق و روشنایی همزمان را فراهم می آورند و اجرای شبکه را اقتصادی می کنند.

نمونه ای از اجرای کابل خودنگهدار در شهر شامل پروژه های بازسازی شبکه توزیع است که با استفاده از کابل هوایی خودنگهدار، قطعی برق کاهش یافته و عملیات نگهداری به حداقل رسیده است. این پروژه ها نشان می دهد که انتخاب صحیح سطح مقطع و نوع کابل، اثر مستقیم بر کیفیت و قابلیت اطمینان شبکه دارد.

در انتخاب کابل برای محیط شهری، توجه به وزن کابل، مقاومت مکانیکی، افت ولتاژ و استانداردهای محلی (استاندارد کابل خودنگهدار ایران و تاییدیه توانیر) ضروری است. استفاده از کابل های استاندارد و اصل طول عمر شبکه را تضمین می کند و هزینه های تعمیرات و خرابی را کاهش می دهد.

پروژه های مرجع و مطالعه موردی

مطالعه پروژه های مرجع در ایران و جهان نشان می دهد که کابل خودنگهدار برای شبکه های فشار ضعیف و متوسط در هر دو محیط شهری و روستایی بهینه است. به عنوان مثال، در پروژه بازسازی شبکه برق شهری، استفاده از کابل خودنگهدار سه فاز 50 میلی متر مربع توانسته ظرفیت جریان کافی را فراهم کند و قطعی ناشی از خرابی هادی های سنتی را کاهش دهد.

در پروژه های روستایی، کابل خودنگهدار تک فاز 25 میلی متر مربع برای تغذیه منازل و روشنایی معابر انتخاب شد و طول عمر شبکه نسبت به سیم های لخت افزایش یافت. این نمونه ها نشان می دهند که انتخاب کابل بر اساس سطح ولتاژ، تعداد هادی و جنس کابل، اثر مستقیم بر هزینه، ایمنی و عملکرد شبکه دارد.

مطالعات موردی همچنین بر اهمیت محاسبات دقیق افت ولتاژ، مقاومت مکانیکی و ظرفیت جریان تأکید دارند. استفاده از جداول و دیتاشیت کابل خودنگهدار به مهندسین امکان می دهد طراحی بهینه انجام دهند و از اجرای غیر استاندارد جلوگیری کنند.

این پروژه ها نشان می دهد که کابل خودنگهدار تنها جایگزین خطوط هوایی سنتی نیست، بلکه راهکاری اقتصادی، ایمن و پایدار برای توزیع برق در محیط های متنوع محسوب می شود.

هزینه پروژه ها و مقایسه اقتصادی

هزینه نصب کابل خودنگهدار شامل قیمت کابل، تجهیزات جانبی، نصب و نگهداری دوره ای است. در مقایسه با کابل های زمینی، هزینه نصب کابل ABC معمولاً کمتر و زمان اجرا کوتاه تر است. به علاوه، کاهش خرابی و نیاز کمتر به تعمیرات باعث صرفه جویی در هزینه های بهره برداری می شود.

در پروژه های شهری و روستایی، مقایسه کابل خودنگهدار با سیم های مسی یا خطوط هوایی لخت نشان می دهد که کابل ABC با وجود قیمت اولیه مشابه یا کمی بالاتر، از نظر طول عمر و کاهش قطعی مزیت اقتصادی دارد. همچنین کابل های استاندارد و اصل، طول عمر بیشتر و افت ولتاژ کمتر ارائه می دهند که هزینه های پنهان ناشی از خرابی ها را کاهش می دهد.

انتخاب مناسب سطح مقطع و نوع کابل، متناسب با طول مسیر، نوع بار و شرایط محیطی، عامل کلیدی در کاهش هزینه کل پروژه است. استفاده از دیتاشیت و جدول مشخصات فنی به مهندسین امکان می دهد محاسبه دقیق قیمت کابل خودنگهدار و تجهیزات جانبی را انجام دهند و بهترین تصمیم اقتصادی را اتخاذ کنند.

مقایسه و تحلیل رقابتی

مقایسه با کابل مسی

یکی از مقایسه های رایج، کابل خودنگهدار آلومینیومی با کابل مسی سنتی است. از نظر قابلیت حمل و نصب، کابل ABC سبک تر است و نیاز به تجهیزات پیچیده کمتری دارد، در حالی که کابل مسی سنگین تر است و نصب آن روی تیرها دشوارتر خواهد بود. این مزیت باعث کاهش هزینه نیروی انسانی و زمان اجرای پروژه می شود.

در زمینه ظرفیت جریان و مقاومت اهمی، مس نسبت به آلومینیوم برتری دارد و برای انتقال جریان بالا سطح مقطع کوچک تری کافی است. با این حال، استفاده از کابل خودنگهدار آلومینیومی با سطح مقطع مناسب می تواند افت ولتاژ مشابه کابل مسی ارائه دهد. انتخاب صحیح سطح مقطع با استفاده از دیتاشیت کابل خودنگهدار، ضامن عملکرد مناسب شبکه است.

از نظر اقتصادی، کابل خودنگهدار آلومینیومی معمولاً ارزان تر از کابل مسی است و طول عمر مطلوبی ارائه می دهد. این امر به ویژه در پروژه های بزرگ شهری و روستایی که طول مسیرها زیاد است، موجب صرفه جویی قابل توجه می شود. همچنین کاهش خرابی و هزینه نگهداری دوره ای، برتری اقتصادی کابل ABC را افزایش می دهد.

به طور خلاصه، کابل مسی در انتقال جریان بالا و فواصل کوتاه برتری دارد، اما کابل خودنگهدار سبک تر، ارزان تر و مناسب نصب سریع و ایمن در شبکه های هوایی است. انتخاب بهینه بستگی به شرایط پروژه، طول مسیر و نیاز جریان دارد.

مقایس با خطوط هوایی لخت

کابل خودنگهدار جایگزین مهم خطوط هوایی لخت است که پیش از این برای توزیع برق استفاده می شد. مزیت اصلی کابل ABC، ایمنی بالاتر است، زیرا عایق و سیم نگهدارنده از تماس مستقیم با هادی ها جلوگیری می کنند و خطر حوادث برقی کاهش می یابد.

از نظر نگهداری و پایداری شبکه، کابل خودنگهدار کاهش قطعی را به دنبال دارد. خطوط هوایی لخت بیشتر در معرض خوردگی، سرقت هادی و آسیب مکانیکی هستند، در حالی که کابل ABC با ساختار خودنگهدار و مواد مقاوم، طول عمر بالاتری دارد و هزینه نگهداری کمتری می طلبد.

با این حال، خطوط هوایی لخت در نصب اولیه ارزان تر هستند و برای مسیرهای کوتاه یا پروژه های موقت مناسب اند. کابل ABC نیازمند تجهیزات نصب دقیق و رعایت اصول کشش و فاصله استاندارد بین تیرها است، اما مزایای طولانی مدت و ایمنی آن این هزینه اولیه را جبران می کند.

به طور خلاصه، کابل خودنگهدار برای پروژه های دائمی و شبکه های شهری و روستایی برتر است، در حالی که خطوط هوایی لخت محدود به مسیرهای کوتاه، موقت یا شرایط اقتصادی خاص می شوند.

شرایط برتری کابل خودنگهدار

کابل ABC در شرایط زیر برتری دارد:

• مناطق شهری با نیاز به کاهش شلوغی سیم ها و افزایش زیبایی بصری.
• مسیرهای طولانی با تعداد انشعاب زیاد، به دلیل کاهش قطعی و نگهداری آسان.
• مناطق بادخیز و سرد که نیاز به سیم نگهدار تقویت شده و مقاومت مکانیکی بالاتر دارد.
• شبکه هایی که ترکیب برق و روشنایی یا خدمات مخابراتی لازم دارند، زیرا کابل چند سیمه امکان مشترک سازی دارد.

این مزایا باعث شده کابل خودنگهدار به گزینه اول برای پروژه های توسعه و بازسازی شبکه های توزیع تبدیل شود.

شرایط ضعف و محدودیت

با وجود مزایا، کابل خودنگهدار محدودیت هایی نیز دارد:

• افت ولتاژ در مسیرهای بسیار طولانی نسبت به کابل مسی یا خطوط هوایی لخت بیشتر است.
• حساسیت به خوردگی در اتصالات و مفصل ها، به ویژه در مناطق مرطوب یا شور.
• محدودیت جریان نسبت به هادی مسی مشابه با سطح مقطع برابر.
• نیاز به نصب دقیق و رعایت کشش و فاصله استاندارد، که در صورت اجرای غیر استاندارد می تواند مشکلاتی ایجاد کند.

با این حال، انتخاب صحیح نوع کابل (مثلاً AAC یا ACSR)، سطح مقطع مناسب و استفاده از دیتاشیت کابل خودنگهدار، این محدودیت ها را تا حد زیادی کاهش می دهد و شبکه ای پایدار و ایمن فراهم می کند.

قیمت، خرید و فروش کابل خودنگهدار

عوامل موثر بر قیمت کابل خودنگهدار

قیمت کابل خودنگهدار تحت تأثیر عوامل مختلفی قرار دارد. یکی از مهم ترین عوامل، جنس هادی ها است. کابل آلومینیومی خودنگهدار معمولاً ارزان تر از کابل مسی است و کابل های ACSR به دلیل استفاده از فولاد در هسته، کمی گران تر هستند. سطح مقطع کابل نیز تاثیر مستقیم بر قیمت دارد؛ کابل خودنگهدار 16 میلی متر مربع نسبت به کابل خودنگهدار 150 میلی متر مربع ارزان تر است.

نوع عایق و پوشش کابل نیز بر قیمت تاثیرگذار است. کابل های با عایق XLPE یا پوشش مقاوم در برابر UV و رطوبت، هزینه بیشتری دارند اما طول عمر بالاتر و عملکرد مطمئن تری ارائه می دهند. همچنین، برند تولیدکننده و استانداردهای رعایت شده در ساخت کابل (استاندارد کابل خودنگهدار ایران و تاییدیه توانیر) می تواند قیمت را تغییر دهد.

عوامل اقتصادی و بازار مانند قیمت جهانی آلومینیوم و مس، نرخ ارز و هزینه تولید داخلی نیز بر قیمت کابل خودنگهدار تاثیر می گذارد. تغییرات بازار می تواند باعث نوسان قیمت روز کابل خودنگهدار شود و هنگام خرید یا پروژه ریزی، بررسی قیمت روز اهمیت پیدا می کند.

علاوه بر این، هزینه تجهیزات جانبی و نصب نیز باید در نظر گرفته شود. سرکابل، مقره، مفصل و تجهیزات نصب استاندارد هزینه جداگانه ای دارند که مجموع هزینه پروژه را افزایش می دهند. بنابراین، قیمت کابل خودنگهدار تنها شامل هادی و عایق نیست و باید کل زنجیره تأمین و نصب در محاسبه لحاظ شود.

قیمت روز و متری کابل خودنگهدار

قیمت روز کابل خودنگهدار معمولاً بر حسب هر متر طول اعلام می شود. برای مثال، کابل خودنگهدار 25 میلی متر مربع تک فاز در بازار ایران ممکن است قیمتی مشخص داشته باشد، در حالی که کابل خودنگهدار 95 میلی متر مربع سه فاز به مراتب گران تر است. بررسی قیمت روز کابل خودنگهدار به مهندسین و خریداران امکان می دهد محاسبات مالی پروژه را دقیق تر انجام دهند.

همچنین، قیمت روز تحت تاثیر نوسانات قیمت فلزات و تغییرات نرخ ارز است. در پروژه های بزرگ، تفاوت چند درصد در قیمت کابل می تواند هزینه کلی را چندین میلیون تومان تغییر دهد، بنابراین پایش مداوم بازار ضروری است.

برای تصمیم گیری بهتر، توصیه می شود جدول قیمت کابل خودنگهدار از تولیدکنندگان مختلف تهیه شود تا امکان مقایسه بین برندها و سایزهای مختلف فراهم شود. این جدول ها معمولاً شامل قیمت کابل خودنگهدار 16، 25، 35، 50، 70، 95، 120 و 150 میلی متر مربع هستند و اطلاعات فنی و ظرفیت جریان را نیز ارائه می دهند.

تفاوت کابل خودنگهدار اصل و ارزان

تفاوت اصلی بین کابل خودنگهدار اصل و کابل خودنگهدار ارزان، در کیفیت مواد اولیه و رعایت استانداردها است. کابل های ارزان معمولاً هادی های نازک تر، عایق ضعیف تر و پوشش محافظ کم کیفیت دارند که باعث کاهش طول عمر و افزایش خطر قطعی می شوند.

کابل خودنگهدار اصل مطابق با استانداردهای ملی و بین المللی تولید می شود و دارای تاییدیه توانیر است. این کابل ها طول عمر بالاتر، مقاومت مکانیکی بهتر و افت ولتاژ کنترل شده ارائه می دهند و در پروژه های مهم شهری و روستایی، تضمین ایمنی شبکه محسوب می شوند.

انتخاب کابل ارزان ممکن است هزینه اولیه کمتر داشته باشد، اما هزینه های نگهداری، قطعی و خرابی های ناشی از کیفیت پایین را افزایش می دهد. به همین دلیل، توصیه می شود در پروژه های واقعی و طولانی مدت، از کابل خودنگهدار استاندارد و اصل استفاده شود.

برندهای مطرح و نکات خرید و فروش

برندهای مطرح کابل خودنگهدار در ایران و جهان شامل تولیدکنندگان با سابقه طولانی و دیتاشیت معتبر هستند. انتخاب برند مناسب علاوه بر کیفیت، پشتیبانی فنی و دسترسی به تجهیزات جانبی استاندارد را نیز تضمین می کند.

در خرید کابل خودنگهدار باید به نکات زیر توجه داشت:

• بررسی تاییدیه ها و استانداردها (استاندارد ایران و تاییدیه توانیر).
• مقایسه قیمت روز کابل خودنگهدار بین برندها و سایزهای مختلف.
• بررسی دیتاشیت و ظرفیت جریان برای اطمینان از تناسب با پروژه.
• توجه به ضمانت و خدمات پس از فروش تولیدکننده.

فروش کابل خودنگهدار معمولاً به صورت متری، بسته بندی و یا پروژه ای انجام می شود. خریداران باید علاوه بر قیمت، کیفیت، استانداردها و طول عمر کابل را نیز در نظر بگیرند تا تصمیم اقتصادی و فنی بهینه اتخاذ شود.

استانداردها، تاییدیه ها و مقررات

استانداردهای بین المللی و ایران

کابل خودنگهدار باید مطابق با استانداردهای بین المللی و ملی تولید و اجرا شود. استانداردهای بین المللی مانند IEC و IEEE، مشخصات فنی هادی ها، عایق ها، ظرفیت جریان و مقاومت مکانیکی کابل را تعیین می کنند. رعایت این استانداردها باعث تضمین عملکرد و ایمنی شبکه های برق می شود.

در ایران، استاندارد ملی شماره ۴۵۱۰ و استانداردهای مرتبط با کابل های هوایی خودنگهدار، معیارهای کیفیت، تست های الکتریکی و مکانیکی و مشخصات فنی کابل ABC را مشخص می کنند. تولیدکنندگان موظف هستند کابل خودنگهدار فشار ضعیف، متوسط و قوی را مطابق با این استانداردها ارائه کنند.

این استانداردها شامل سطح مقطع هادی ها، جنس مواد، ضخامت عایق و پوشش، مقاومت مکانیکی و ظرفیت جریان است. با رعایت این استانداردها، کابل خودنگهدار می تواند طول عمر پیش بینی شده، افت ولتاژ مجاز و ایمنی لازم را ارائه دهد.

مطالعه و استفاده از دیتاشیت رسمی تولیدکننده، بررسی جداول کابل خودنگهدار و تطابق آن با استانداردها، پیش نیاز طراحی، نصب و نگهداری مطمئن شبکه است. عدم رعایت استانداردها می تواند باعث کاهش عملکرد و افزایش خطر حوادث الکتریکی شود.

تاییدیه توانیر کابل خودنگهدار

تاییدیه توانیر در ایران یکی از مهم ترین مجوزها برای استفاده از کابل خودنگهدار در شبکه های توزیع برق است. این تاییدیه نشان می دهد که کابل مطابق با الزامات فنی، ایمنی و کیفیت تولید شده و می تواند در پروژه های واقعی به کار رود.

کابل هایی که تاییدیه توانیر دارند، شامل بررسی دقیق مقاومت هادی ها، مقاومت عایقی، ظرفیت جریان، افت ولتاژ و مقاومت مکانیکی هستند. این تست ها اطمینان می دهند که کابل قادر به تحمل شرایط محیطی و بار شبکه در طول عمر طراحی شده است.

استفاده از کابل بدون تاییدیه توانیر، خطرات عملیاتی و قانونی ایجاد می کند و ممکن است باعث رد پروژه یا افزایش هزینه های نگهداری و اصلاح شبکه شود. به همین دلیل، بررسی تاییدیه پیش از خرید و نصب کابل خودنگهدار ضروری است.

تولیدکنندگان معتبر کابل خودنگهدار، همراه با محصول خود، گواهی تاییدیه توانیر و استاندارد ملی ارائه می دهند تا خریدار از کیفیت و مطابقت کابل با استانداردها مطمئن شود.

الزامات آزمون کابل خودنگهدار

قبل از نصب، کابل خودنگهدار باید تحت آزمون های الکتریکی و مکانیکی قرار گیرد. این آزمون ها شامل:

• تست مقاومت هادی ها: بررسی مقاومت اهمی هادی ها در دمای استاندارد.
• تست مقاومت عایقی: اطمینان از عدم نشتی جریان و دوام عایق.
• تست ظرفیت جریان و افت ولتاژ: بررسی عملکرد کابل تحت بار نامی.
• تست مقاومت مکانیکی و کششی: تضمین تحمل کشش، باد، یخ و وزن خود کابل.

انجام این آزمون ها پیش از نصب، از خرابی های زودهنگام جلوگیری می کند و طول عمر شبکه را افزایش می دهد. دیتاشیت کابل خودنگهدار معمولاً نتایج این آزمون ها را ارائه می دهد.

مجوزها و مستندات

برای خرید، نصب و بهره برداری از کابل خودنگهدار، داشتن مستندات کامل فنی و قانونی ضروری است. این مستندات شامل:

• گواهی استاندارد ملی و بین المللی
• تاییدیه توانیر
• دیتاشیت و جدول مشخصات فنی
• دستورالعمل نصب و نگهداری

وجود این مستندات اطمینان می دهد که کابل خودنگهدار اصل، استاندارد و مناسب پروژه است. همچنین این مدارک برای ارائه به سازمان های نظارتی، تضمین کیفیت و ایمنی شبکه اهمیت دارد.

نکات تخصصی و آینده فناوری

مواد جدید و بهبود عایق ها

یکی از روندهای مهم در توسعه کابل خودنگهدار، استفاده از مواد جدید و عایق های پیشرفته است. به عنوان مثال، عایق های ترکیبی XLPE با افزودنی های ضد UV و ضد رطوبت، مقاومت مکانیکی و طول عمر کابل را افزایش می دهند. این عایق ها قادرند در دماهای بالا و محیط های مرطوب عملکرد پایداری ارائه دهند و افت ولتاژ را کاهش دهند.

تحقیقات همچنین بر روی مواد سبک و مقاوم در برابر خوردگی برای سیم نگهدارنده و هادی ها ادامه دارد. این نوآوری ها باعث کاهش وزن کابل و افزایش ظرفیت کششی می شود، که نصب کابل روی تیرها و مسیرهای طولانی را آسان تر و اقتصادی تر می کند.

استفاده از مواد پیشرفته در کابل خودنگهدار علاوه بر بهبود عملکرد، طول عمر کابل و ایمنی شبکه را نیز افزایش می دهد. به همین دلیل، تولیدکنندگان مطرح جهانی، همواره در حال به روزرسانی ترکیب مواد و ساختار کابل هستند تا بهینه ترین عملکرد را در شرایط محیطی سخت ارائه دهند.

در نتیجه، پروژه های آینده شبکه های توزیع برق، با استفاده از کابل خودنگهدار با عایق ها و مواد نوین، قادر خواهند بود شبکه های مقاوم، سبک و اقتصادی تر را طراحی و اجرا کنند.

افزایش ظرفیت و توان شبکه

یکی از اهداف مهم در فناوری کابل خودنگهدار، افزایش ظرفیت جریان و توان انتقال است. با بهبود مواد هادی و طراحی سطح مقطع، امکان انتقال جریان بالاتر با افت ولتاژ کمتر فراهم می شود. این قابلیت به خصوص در مناطق شهری با بار مصرفی بالا و شبکه های فشار متوسط اهمیت دارد.

علاوه بر هادی، استفاده از کابل های چند سیمه (4، 5 یا 6 سیمه) و طراحی پیشرفته هادی ها، امکان انتقال توان بیشتر را بدون افزایش چشمگیر وزن کابل فراهم می کند. این نوآوری ها باعث می شوند شبکه ها پایدارتر و با قابلیت ارتقاء آسان باشند.

افزایش ظرفیت کابل خودنگهدار، علاوه بر بهبود عملکرد، هزینه های توسعه شبکه را نیز کاهش می دهد. به جای نصب کابل های جدید، می توان با جایگزینی کابل های قدیمی با کابل های با ظرفیت بالاتر، توان شبکه را افزایش داد.

این روند در پروژه های مدرن برق رسانی، از جمله شهرهای بزرگ و مناطق صنعتی، به عنوان یک راهکار اقتصادی و عملی برای ارتقاء شبکه مطرح شده است.

ترکیب کابل خودنگهدار با فیبر نوری

یکی از نوآوری های مهم، ادغام کابل خودنگهدار با فیبر نوری است. در این طرح، کابل برق و فیبر نوری روی یک سیم نگهدار مشترک قرار می گیرند. این تکنولوژی امکان انتقال همزمان انرژی و داده ها را فراهم می کند و برای شبکه های هوشمند و پروژه های شهری بسیار مناسب است.

کابل خودنگهدار با فیبر نوری امکان کنترل از راه دور، نظارت بر مصرف انرژی و ارتباطات مخابراتی را فراهم می کند. این ویژگی به خصوص در پروژه های شهر هوشمند و شبکه های مدیریت انرژی اهمیت دارد و به بهره وری شبکه کمک می کند.

اجرای چنین پروژه هایی نیازمند طراحی دقیق، انتخاب هادی و عایق مناسب، و رعایت استانداردهای برق و مخابرات است. استفاده از دیتاشیت کابل خودنگهدار و استانداردهای بین المللی، تضمین عملکرد و طول عمر سیستم را فراهم می کند.

نوآوری ها، فرصت ها و تهدیدهای بازار

بازار کابل خودنگهدار همواره در حال تغییر و پیشرفت است. نوآوری ها شامل افزایش طول عمر، بهبود مقاومت محیطی، کاهش وزن و افزایش ظرفیت جریان است. این تحولات فرصت های اقتصادی برای تولیدکنندگان و پیمانکاران ایجاد می کند و باعث رقابت سالم و ارتقاء کیفیت محصولات می شود.

از سوی دیگر، تهدیدهایی نیز وجود دارد، از جمله ورود کابل های ارزان و غیر استاندارد به بازار، نوسانات قیمت فلزات و تغییرات نرخ ارز که می تواند تأثیر منفی بر قیمت، کیفیت و دسترسی به کابل های استاندارد داشته باشد.

مهندسان و طراحان شبکه باید با بررسی جدیدترین تکنولوژی ها، استانداردها و برندهای معتبر، فرصت های بازار را شناسایی کرده و خطرات ناشی از کیفیت پایین و عدم استانداردسازی را کاهش دهند. این رویکرد تضمین می کند که شبکه های توزیع برق، پایدار، ایمن و اقتصادی باقی بمانند.

جمع بندی و نتیجه گیری

نکات مهم برای مهندسان

کابل خودنگهدار یا کابل ABC یک راهکار مدرن و کارآمد برای شبکه های توزیع برق شهری و روستایی است. مهندسان باید در انتخاب و طراحی کابل به چند نکته کلیدی توجه کنند:

• انتخاب سطح مقطع مناسب بر اساس بار مصرفی، طول مسیر و افت ولتاژ مجاز.
• رعایت استانداردها و تاییدیه ها مانند استاندارد کابل خودنگهدار ایران و تاییدیه توانیر.
• محاسبه دقیق تنش مکانیکی و مقاومت کششی برای جلوگیری از خرابی در شرایط محیطی سخت.
• بررسی دیتاشیت کابل خودنگهدار برای اطمینان از ظرفیت جریان، مقاومت اهمی و مقاومت عایقی.

با رعایت این نکات، شبکه ای ایمن، پایدار و با طول عمر بالا ایجاد می شود و هزینه های نگهداری و قطعی کاهش می یابد.

توصیه ها برای انتخاب و اجرا

برای انتخاب کابل خودنگهدار، ترکیبی از محاسبات فنی، شرایط محیطی و ملاحظات اقتصادی ضروری است. کابل باید متناسب با فشار ضعیف، متوسط یا قوی و نوع پروژه (روستا، شهر، پروژه صنعتی) انتخاب شود. توجه به جنس هادی (آلومینیومی، مسی، ACSR، AAC)، تعداد هادی ها و نوع عایق اهمیت ویژه دارد.

در مرحله اجرا، رعایت اصول نصب صحیح، فاصله تیرها، کشش مناسب و استفاده از تجهیزات جانبی استاندارد باعث کاهش خرابی و افزایش طول عمر کابل می شود. آموزش تکنسین ها و اجرای تست های الکتریکی و مکانیکی پس از نصب، عملکرد شبکه را تضمین می کند.

همچنین، در پروژه های مدرن، استفاده از کابل خودنگهدار با فیبر نوری، مواد پیشرفته و طراحی چند سیمه می تواند عملکرد و ظرفیت شبکه را به طور چشمگیری افزایش دهد.

دیدگاه آینده

فناوری کابل خودنگهدار به سمت مواد پیشرفته، افزایش ظرفیت جریان، کاهش وزن و ادغام با فیبر نوری حرکت می کند. این نوآوری ها فرصت های جدیدی برای شبکه های هوشمند و شهرهای مدرن فراهم می کنند و شبکه های پایدارتر و اقتصادی تر ایجاد می نمایند.

با وجود مزایا، مهندسان باید محدودیت ها و حساسیت های کابل ABC را نیز در نظر بگیرند، از جمله افت ولتاژ در مسیرهای طولانی، محدودیت جریان نسبت به مس و نیاز به نصب دقیق. انتخاب صحیح، استفاده از دیتاشیت و استانداردها، تضمین می کند که شبکه های توزیع برق ایمن، پایدار و اقتصادی باقی بمانند.
