راهنمای نصب کابل آلومینیوم در شبکه های فشار قوی (HV)
کابل آلومینیوم در شبکه های فشار قوی یکی از مهم ترین اجزای سیستم های انتقال و توزیع انرژی الکتریکی است. این کابل ها به دلیل وزن سبک، هدایت الکتریکی مناسب و مقاومت بالا در برابر خوردگی، در پروژه های انتقال نیرو در ولتاژهای بالا به طور گسترده مورد استفاده قرار می گیرند. استفاده از این نوع کابل ها علاوه بر کاهش هزینه های اجرایی، باعث افزایش بهره وری و تسهیل در نصب نیز می شود.
استانداردسازی نصب و بهره برداری از کابل های آلومینیوم در شبکه های فشار قوی نقش بسیار مهمی در کاهش تلفات و افزایش ایمنی سیستم دارد. این راهنما با هدف ارائه دستورالعمل های فنی، ایمنی و اجرایی برای نصب، تست و نگهداری این کابل ها تدوین شده است تا مهندسان و تکنسین ها بتوانند پروژه ها را مطابق استانداردهای بین المللی اجرا کنند.
➤ معرفی کابل آلومینیوم HV
کابل های آلومینیوم فشار قوی برای انتقال انرژی الکتریکی در ولتاژهای بالاتر از 11 کیلوولت طراحی می شوند. این کابل ها معمولاً دارای ساختارهای چندلایه شامل هادی آلومینیومی، عایق XLPE، زره و روکش بیرونی هستند تا در برابر فشارهای مکانیکی و الکتریکی مقاوم باشند. استفاده از آلومینیوم به عنوان هادی، باعث کاهش وزن کلی کابل نسبت به کابل های مسی می شود.
در کاربردهای صنعتی، نیروگاهی و شهری، این کابل ها به عنوان گزینه ای اقتصادی و ایمن شناخته می شوند. مقاومت ویژه پایین آلومینیوم و توانایی انتقال توان بالا، باعث شده این نوع کابل در پروژه های زیرزمینی و هوایی فشار قوی جایگزین مناسبی برای کابل های مسی باشد.
✅ مزایای استفاده از کابل آلومینیوم
کابل آلومینیوم در شبکه های فشار قوی به دلیل وزن کمتر، نصب آسان تر و هزینه پایین تر، از محبوبیت بالایی برخوردار است. وزن سبک تر آن باعث می شود حمل ونقل و اجرای پروژه با نیروی انسانی کمتر و تجهیزات سبک تر انجام گیرد. این ویژگی در پروژه های طولانی یا در مسیرهای با دسترسی محدود اهمیت زیادی دارد.
همچنین آلومینیوم در برابر خوردگی مقاوم بوده و طول عمر قابل توجهی دارد. با رعایت استانداردهای اتصال و استفاده از ترمینال های مناسب، عملکرد الکتریکی کابل آلومینیومی کاملاً قابل مقایسه با کابل های مسی است. در نتیجه، استفاده از این کابل ها ضمن صرفه جویی اقتصادی، موجب پایداری و اطمینان در عملکرد شبکه می شود.
✅ اهداف و محدوده راهنما
هدف از این راهنما ارائه دستورالعمل های فنی برای طراحی، نصب، تست و نگهداری کابل های آلومینیوم در شبکه های فشار قوی است. این دستورالعمل ها مطابق با استانداردهای بین المللی و تجربیات عملی در پروژه های صنعتی تنظیم شده اند. هدف دیگر، کاهش خطاهای نصب و افزایش دوام کابل ها در شرایط سخت محیطی است.
محدوده این راهنما شامل کابل های با ولتاژ 11kV تا 132kV است و مواردی مانند انتخاب تجهیزات، الزامات ایمنی، روش های تست و نگهداری را پوشش می دهد. اجرای صحیح این موارد تضمین کننده بهره برداری ایمن و طولانی مدت از کابل ها خواهد بود.
✅ اهمیت رعایت استانداردها
رعایت استانداردهای فنی در نصب کابل های آلومینیوم فشار قوی از بروز خطاهای الکتریکی، داغی بیش ازحد و خرابی زودرس جلوگیری می کند. استفاده از کابل های دارای گواهی معتبر و نصب مطابق دستورالعمل های IEC و IEEE، ایمنی شبکه را به طور چشمگیری افزایش می دهد.
استانداردسازی در تمامی مراحل — از انتخاب کابل تا تست نهایی — باعث کاهش هزینه های نگهداری و جلوگیری از خاموشی های ناگهانی می شود. رعایت این اصول نه تنها برای عملکرد مطمئن شبکه بلکه برای حفاظت از نیروی انسانی نیز الزامی است.

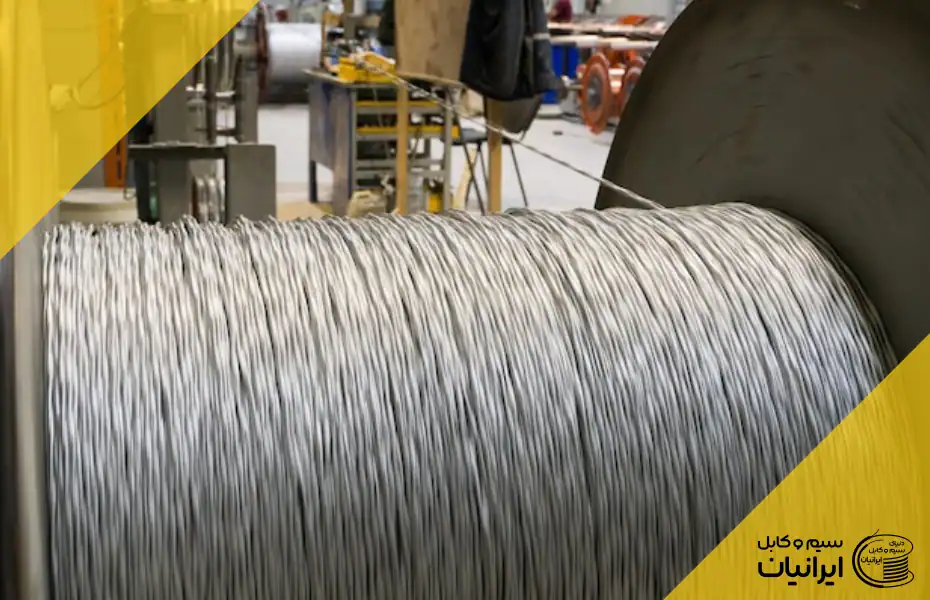

➤ مشخصات فنی کابل HV آلومینیوم
کابل آلومینیوم در شبکه های فشار قوی با هدف انتقال مطمئن و ایمن جریان الکتریکی در ولتاژهای بالا طراحی می شود. این کابل ها باید توانایی تحمل شرایط سخت محیطی، جریان های بالا و تنش های الکتریکی و مکانیکی را داشته باشند. آشنایی با ویژگی های فنی این کابل ها به مهندسان کمک می کند تا در انتخاب، طراحی و اجرای پروژه ها تصمیم گیری دقیق تری انجام دهند.
مشخصات فنی کابل های فشار قوی شامل پارامترهایی مانند ساختار، ولتاژ نامی، جریان مجاز، مقاومت عایق، و ویژگی های مکانیکی است. رعایت این ویژگی ها در فرآیند نصب و بهره برداری از کابل، نقش مهمی در افزایش عمر مفید و کاهش خطرات احتمالی دارد. در ادامه، به معرفی و توضیح هر یک از این مشخصات پرداخته می شود.
✅ ساختار کابل کابل HV آلومینیوم
کابل های آلومینیوم فشار قوی معمولاً از چند لایه تشکیل می شوند که هرکدام وظیفه ای مشخص دارند. بخش مرکزی کابل شامل هادی آلومینیومی است که وظیفه انتقال جریان را بر عهده دارد. روی آن، لایه های نیمه هادی، عایق XLPE یا EPR، زره محافظ و در نهایت روکش خارجی برای حفاظت مکانیکی و محیطی قرار می گیرد.
این ساختار چندلایه باعث افزایش استقامت کابل در برابر حرارت، فشار و تنش های مکانیکی می شود. انتخاب نوع زره و ضخامت عایق باید بر اساس شرایط محیطی و ولتاژ کاری انجام گیرد تا کابل بتواند در شرایط سخت عملکرد مطمئنی داشته باشد.
✅ ولتاژ و محدوده عملکرد
کابل های آلومینیوم فشار قوی معمولاً برای ولتاژهای 11kV، 33kV، 66kV و حتی بالاتر طراحی می شوند. ولتاژ نامی نشان دهنده حداکثر ولتاژی است که کابل می تواند در شرایط عادی کار تحمل کند، در حالی که ولتاژ تست و ولتاژ ضربه ای برای بررسی مقاومت کابل در برابر اضافه ولتاژها استفاده می شود.
انتخاب کابل با ولتاژ مناسب بر اساس طراحی شبکه و نوع بار انجام می شود. در شبکه های انتقال و توزیع بزرگ، کابل های 66kV به بالا کاربرد بیشتری دارند. در مقابل، برای مناطق شهری یا صنعتی کوچک تر، کابل های 11kV تا 33kV گزینه ای به صرفه تر هستند.
✅ جریان و ویژگی های حرارتی
ظرفیت جریان مجاز در کابل های آلومینیوم فشار قوی به سطح مقطع هادی، نوع عایق، و شرایط نصب بستگی دارد. با افزایش جریان، دمای هادی نیز بالا می رود، بنابراین انتخاب کابل باید به گونه ای باشد که دمای آن در محدوده مجاز (معمولاً تا 90 درجه سانتی گراد برای XLPE) باقی بماند.
ویژگی حرارتی مناسب کابل باعث جلوگیری از پیری زودرس عایق و کاهش خطر آسیب های حرارتی می شود. برای اطمینان از عملکرد پایدار، مهندسان معمولاً جریان مجاز کابل را با ۱۰ تا ۲۰ درصد حاشیه اطمینان انتخاب می کنند تا در شرایط بار بیش از حد، کابل دچار افت کارایی نشود.
✅ مشخصات عایق و هادی
در کابل های فشار قوی، عایق نقش حیاتی در جداسازی الکتریکی بین هادی و زمین دارد. متداول ترین مواد عایق در کابل های آلومینیومی فشار قوی، XLPE (پلی اتیلن کراس لینک) و EPR (لاستیک اتیلن پروپیلن) هستند. این عایق ها علاوه بر مقاومت حرارتی بالا، در برابر رطوبت و تخلیه جزئی نیز مقاوم اند.
هادی آلومینیومی معمولاً به صورت فشرده یا افشان طراحی می شود تا ضمن انعطاف پذیری، مقاومت الکتریکی کمی داشته باشد. کیفیت سطح هادی و عدم وجود اکسید در آن برای حفظ راندمان و جلوگیری از داغی نقطه ای اهمیت دارد.
✅ استانداردهای فنی
طراحی و تولید کابل های آلومینیوم فشار قوی باید بر اساس استانداردهای معتبر جهانی مانند IEC 60840 (برای کابل های تا 150kV) و IEC 62067 (برای کابل های بالای 150kV) انجام شود. این استانداردها جزئیات مربوط به آزمون های الکتریکی، مکانیکی و حرارتی را تعیین می کنند.
همچنین در برخی کشورها، استانداردهای IEEE 383 و ISIRI (استاندارد ملی ایران) برای کنترل کیفیت و ایمنی کابل ها مورد استفاده قرار می گیرند. رعایت این استانداردها اطمینان می دهد که کابل در شرایط عملیاتی طولانی مدت و تحت فشار بالا عملکرد قابل اطمینان داشته باشد.
✅ ویژگی های مکانیکی
کابل آلومینیوم در شبکه های فشار قوی باید از نظر مقاومت کششی، انعطاف پذیری و شعاع خمش دارای استانداردهای مشخصی باشد. مقاومت مکانیکی بالا مانع از آسیب دیدن کابل هنگام نصب یا در اثر نیروهای خارجی می شود. به طور معمول شعاع خمش مجاز نباید کمتر از ۱۵ برابر قطر خارجی کابل باشد.
وزن سبک تر کابل های آلومینیومی نسبت به نوع مسی، نصب را آسان تر کرده و فشار مکانیکی بر سازه ها و تکیه گاه ها را کاهش می دهد. با این حال، رعایت محدودیت های کشش در هنگام نصب برای جلوگیری از پارگی یا تغییر شکل در هادی الزامی است.
➤ ایمنی و الزامات قبل از نصب
ایمنی در نصب کابل آلومینیوم در شبکه های فشار قوی اهمیت حیاتی دارد، زیرا ولتاژهای بالا می توانند خطر برق گرفتگی شدید و آسیب جدی ایجاد کنند. استفاده از تجهیزات حفاظت فردی، برنامه ریزی دقیق مسیر و رعایت دستورالعمل های استاندارد، نه تنها سلامت نیروی انسانی بلکه عملکرد مطمئن سیستم را تضمین می کند. در این بخش به نکات و الزامات اصلی پیش از نصب پرداخته می شود.
رعایت استانداردهای ایمنی و فنی باعث کاهش ریسک حوادث و آسیب به کابل ها می شود. پیش از نصب، محیط کار باید از نظر رطوبت، ارتفاع، دسترسی و نزدیکی به سایر تجهیزات بررسی شود. همچنین تمامی مراحل آماده سازی باید با رعایت فاصله ایمن از زمین و تجهیزات فلزی انجام شود تا از تخلیه ناخواسته جریان جلوگیری گردد.
✅ تجهیزات حفاظت فردی
برای کار با کابل های فشار قوی، استفاده از دستکش و کفش عایق، لباس و کلاه ایمنی و محافظ چشم و صورت الزامی است. این تجهیزات از برخورد جریان الکتریکی و آسیب مکانیکی به فرد جلوگیری می کنند و امکان انجام کارهای نصب را با ایمنی کامل فراهم می سازند.
همچنین تجهیزات اضافی مانند کمربند ایمنی برای کار در ارتفاع یا در مسیرهای دشوار توصیه می شود. رعایت کامل این الزامات موجب کاهش ریسک حوادث و به حداقل رساندن اثرات ناشی از تماس غیرمستقیم با کابل می شود.
✅ ایزوله سازی مدار
قطع کامل برق و ایزوله سازی مدار قبل از شروع نصب، یکی از الزامات حیاتی کار با کابل HV است. بدون انجام این مرحله، احتمال برق گرفتگی یا آسیب به تجهیزات به شدت افزایش می یابد. ایزوله سازی باید مطابق دستورالعمل های شبکه و استانداردهای بین المللی انجام شود.
این فرآیند شامل نصب کلیدهای قطع، نشان دهنده های ولتاژ و استفاده از تجهیزات ایمنی برای علامت گذاری محل کار است. اطمینان از ایزوله بودن مدار، پایه ای مطمئن برای ادامه عملیات نصب فراهم می کند.
✅ بررسی شرایط محیطی
پیش از نصب، محیط کار باید از نظر رطوبت، دما، ارتفاع و نزدیکی به تجهیزات دیگر ارزیابی شود. شرایط محیطی نامناسب می تواند باعث آسیب به عایق، خوردگی کابل و خطر برق گرفتگی شود.
همچنین باید از وجود موانع مکانیکی و مسیرهای خطرناک برای نصب جلوگیری کرد. برنامه ریزی دقیق مسیر در کنار بررسی شرایط محیطی، ایمنی عملیات و دوام کابل را تضمین می کند.
✅ دستورالعمل های ایمنی ویژه کابل های HV
کابل های فشار قوی نیازمند رعایت دستورالعمل های ویژه ایمنی هستند. از جمله جلوگیری از تماس کابل با زمین یا تجهیزات فلزی بدون پوشش، استفاده از تجهیزات هشداردهنده و محدود کردن دسترسی افراد غیرمجاز.
همچنین باید از نصب کابل در نزدیکی منابع حرارتی یا سایر خطوط ولتاژ بالا بدون محافظت جلوگیری شود. رعایت این دستورالعمل ها باعث کاهش خطرات احتمالی و افزایش طول عمر کابل می شود.

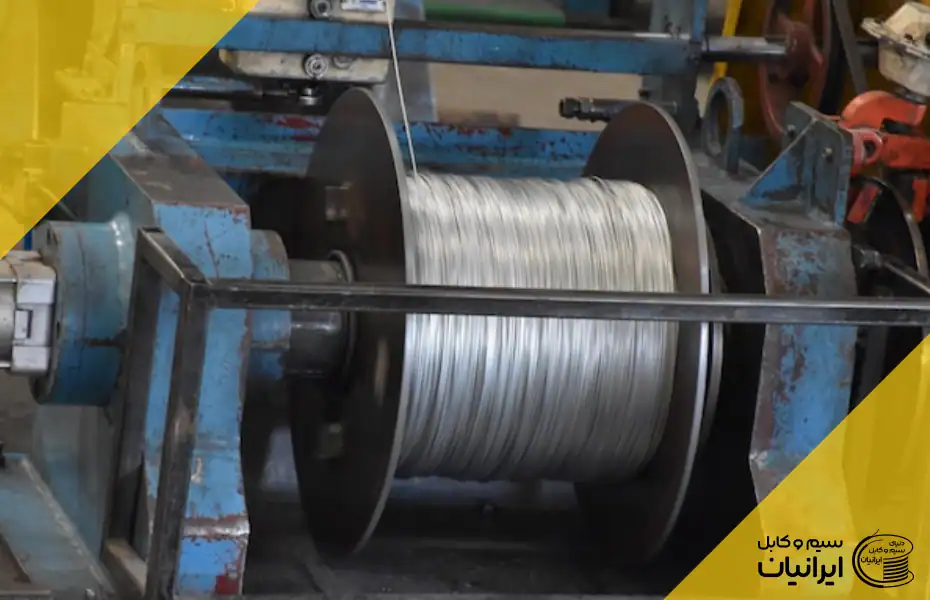

➤ برنامه ریزی مسیر کابل HV
برنامه ریزی مسیر نصب کابل یکی از مراحل کلیدی در اجرای پروژه های کابل آلومینیوم در شبکه های فشار قوی است. انتخاب مسیر مناسب باعث کاهش خطرات مکانیکی، حرارتی و الکتریکی می شود و از آسیب دیدن کابل در طول زمان جلوگیری می کند. همچنین برنامه ریزی دقیق مسیر، نصب آسان و دسترسی راحت برای بازرسی و نگهداری دوره ای را تضمین می کند.
در این مرحله، طول مسیر، تعداد خم ها و موانع موجود باید به دقت بررسی شود. استفاده از داکت، کانال یا مسیر هوایی و رعایت فاصله ایمن از سایر تجهیزات، از آسیب مکانیکی و الکتریکی کابل جلوگیری می کند. تعیین نقاط اتصال و پایانه ها پیش از نصب نیز باعث تسهیل عملیات اجرایی می شود.
✅ بررسی مسیر و موانع
پیش از نصب، مسیر کابل باید به طور کامل بررسی شود تا از نبود موانع، اجسام تیز یا منابع حرارتی مطمئن شویم. موانع موجود می توانند در طول زمان باعث ساییدگی عایق یا فشار مکانیکی بر کابل شوند.
همچنین شیب مسیر و دسترسی به مسیر برای عملیات نصب و بازرسی دوره ای باید در نظر گرفته شود. این بررسی ها پایه ای برای انتخاب مسیر ایمن و جلوگیری از مشکلات اجرایی آینده فراهم می کند.
✅ انتخاب مسیر ایمن
مسیر انتخاب شده باید کمترین خم و انحنا را داشته باشد و از برخورد با سطوح فلزی یا منابع حرارتی دور باشد. مسیر ایمن باعث می شود کابل هنگام نصب تحت تنش مکانیکی اضافی قرار نگیرد و شعاع خمش مجاز رعایت شود.
در مسیرهای طولانی یا دشوار، ممکن است استفاده از تکیه گاه ها و غلتک ها ضروری باشد تا کابل بدون کشش اضافی نصب شود. رعایت این اصول موجب افزایش عمر مفید کابل و کاهش هزینه های نگهداری می شود.
✅ استفاده از داکت و کانال
در محیط های صنعتی و شهری، به کارگیری داکت، کانال یا ترانکینگ باعث حفاظت مکانیکی و حرارتی کابل می شود. این پوشش ها از تماس مستقیم کابل با اشیاء فلزی و رطوبت جلوگیری می کنند.
همچنین مسیرهای محافظت شده، عملیات نگهداری و بازبینی دوره ای را آسان تر می کنند. استفاده از این تجهیزات، به ویژه در مسیرهای پر رفت وآمد، از آسیب های احتمالی کابل جلوگیری می نماید.
✅ رعایت فاصله و شعاع خمش
رعایت فاصله ایمن کابل از سایر تجهیزات و خطوط ولتاژ پایین و بالا بسیار مهم است. همچنین شعاع خمش کابل نباید از حداقل تعیین شده کمتر باشد، زیرا خم بیش از حد باعث آسیب به هادی و عایق می شود.
کنترل دقیق شعاع خمش و فاصله از منابع حرارتی، کیفیت عملکرد کابل را تضمین می کند و ریسک بروز نقص های الکتریکی یا مکانیکی را کاهش می دهد. رعایت این موارد در زمان نصب، ایمنی شبکه و دوام طولانی مدت کابل را افزایش می دهد.
✅ نقاط اتصال و پایانه ها
قبل از نصب کابل، باید محل دقیق پایانه ها و اتصالات تعیین شود تا عملیات نصب سریع و دقیق انجام شود. برنامه ریزی محل اتصالات از ایجاد کشش بیش از حد و پیچ خوردگی کابل جلوگیری می کند.
همچنین دسترسی مناسب به نقاط پایانه ای برای بازرسی دوره ای و تعمیرات ضروری است. این برنامه ریزی به کاهش ریسک آسیب مکانیکی و افزایش ایمنی شبکه کمک می کند.
➤ ابزار و تجهیزات مورد نیاز
استفاده از ابزار و تجهیزات مناسب یکی از پیش نیازهای اصلی نصب کابل آلومینیوم در شبکه های فشار قوی است. انتخاب ابزار استاندارد باعث افزایش دقت، کاهش خطر آسیب به کابل و تسهیل اجرای عملیات می شود. همچنین استفاده از تجهیزات تخصصی، ایمنی نیروهای نصب و دوام شبکه را تضمین می کند.
تجهیزات مورد نیاز شامل ابزارهای برش و لخت کردن کابل، اتصالات و ترمینال های سازگار با آلومینیوم، ابزارهای کشش کابل و تجهیزات تست فشار قوی است. علاوه بر این، مواد ضد اکسید و گریس مخصوص برای افزایش عمر مفید اتصال، اهمیت زیادی دارند.
✅ ابزار برش و لخت کردن
ابزارهای تخصصی برش و لخت کردن کابل، امکان آماده سازی دقیق هادی را بدون آسیب به عایق فراهم می کنند. استفاده از تیغه های تیز و ابزار مناسب، از بریدگی یا خراش هادی جلوگیری کرده و کیفیت اتصال را افزایش می دهد.
این ابزارها برای کابل های HV طراحی شده اند و از لحاظ طول تیغه و زاویه برش متناسب با ضخامت عایق هستند. رعایت دقت در آماده سازی کابل، پایه ای برای نصب مطمئن و طول عمر طولانی کابل محسوب می شود.
✅ اتصالات و ترمینال های آلومینیومی
استفاده از فیش ها، ترمینال ها و اتصالات مخصوص کابل های آلومینیوم HV الزامی است. این اتصالات مقاومت الکتریکی کم و اتصالات مکانیکی مقاوم ایجاد می کنند و از خوردگی جلوگیری می نمایند.
گریس ضد اکسید و پیچ های با گشتاور کنترل شده، دوام اتصال را افزایش می دهند. عدم استفاده از اتصالات استاندارد می تواند باعث داغی نقطه ای، افت ولتاژ و آسیب به کابل شود.
✅ تجهیزات کشش کابل
در مسیرهای طولانی یا دشوار، تجهیزات کشش مانند تراکشن و غلتک ها برای هدایت کابل بدون کشش اضافی ضروری هستند. این ابزارها از آسیب مکانیکی و تغییر شکل هادی جلوگیری می کنند.
استفاده صحیح از تجهیزات کشش، نصب سریع تر و ایمن تر را ممکن می سازد و ریسک پارگی یا پیچ خوردگی کابل را کاهش می دهد. همچنین، این ابزارها به حفظ شعاع خمش مجاز در طول مسیر کمک می کنند.
✅ ابزار تست فشار قوی
تست و اندازه گیری کابل های HV نیازمند ابزارهای تخصصی مانند میگر، تست ولتاژ بالا و مولتی متر HV است. این ابزارها امکان بررسی مقاومت عایق، پیوستگی هادی و عملکرد اتصال را فراهم می کنند.
تست پیش از بهره برداری، از وقوع خاموشی های ناگهانی و آسیب به تجهیزات جلوگیری می کند. همچنین اطمینان حاصل می شود که کابل در شرایط عملیاتی، ولتاژ و جریان مجاز را تحمل خواهد کرد.
✅ مواد ضد اکسید و گریس
گریس و مواد ضد اکسید مخصوص اتصالات آلومینیومی، از خوردگی هادی و کاهش کیفیت اتصال جلوگیری می کنند. این مواد باعث افزایش طول عمر کابل و اتصالات در شرایط محیطی مرطوب یا صنعتی می شوند.
استفاده از مواد استاندارد و مطابق با توصیه تولیدکننده، یکی از مهم ترین گام ها برای تضمین ایمنی و پایداری شبکه فشار قوی است. این مرحله نقش مهمی در کاهش تعمیرات و هزینه های نگهداری دارد.

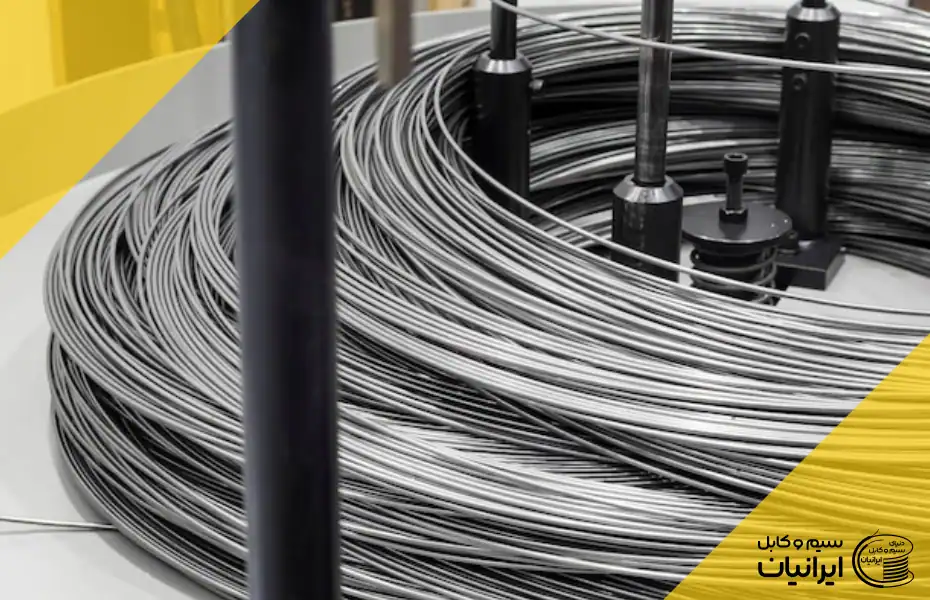

➤ مراحل نصب کابل HV
نصب کابل آلومینیوم در شبکه های فشار قوی یک فرآیند حساس و مرحله ای است که باید با رعایت دقیق دستورالعمل های فنی و ایمنی انجام شود. این مراحل شامل آماده سازی کابل، نصب مکانیکی، اتصال پایانه ها و تست نهایی است. اجرای صحیح هر مرحله، طول عمر کابل و ایمنی شبکه را تضمین می کند.
برنامه ریزی دقیق، استفاده از تجهیزات مناسب و رعایت استانداردها، از آسیب دیدن کابل و ایجاد مشکلات عملیاتی جلوگیری می کند. همچنین بازرسی و کنترل هر مرحله باعث کاهش خطاهای نصب و افزایش اطمینان در عملکرد شبکه فشار قوی می شود.
✅ آماده سازی کابل
قبل از نصب، کابل باید از نظر سلامت هادی و عایق بررسی شود. هرگونه آسیب یا نقص در عایق می تواند در آینده منجر به خرابی کابل یا خطر برق گرفتگی شود. همچنین طول مسیر باید اندازه گیری شده و کابل مطابق آن آماده شود.
باز کردن کابل از رول نیز باید با تجهیزات مناسب انجام گیرد تا از پیچ خوردگی یا کشش بیش از حد جلوگیری شود. آماده سازی صحیح پایه ای برای نصب ایمن و دقیق کابل است.
✅ نصب مکانیکی
کابل باید روی مسیر تعیین شده قرار گیرد و شعاع خمش مجاز رعایت شود. خم بیش از حد یا کشش زیاد می تواند باعث آسیب به هادی یا عایق شود. نصب بست ها و گیره های مخصوص HV، تثبیت مکانیکی کابل را تضمین می کند.
همچنین باید از تماس کابل با سطوح فلزی بدون عایق جلوگیری شود. رعایت این اصول از آسیب های مکانیکی و خطرات الکتریکی جلوگیری می کند و ایمنی شبکه را افزایش می دهد.
✅ اتصالات و پایانه ها
برای اتصال کابل به پایانه ها، هادی باید به طور دقیق لخت و آماده شود. استفاده از ترمینال ها و فیش های HV مخصوص آلومینیوم، اتصالات با کیفیت و مقاوم ایجاد می کند.
اعمال گشتاور دقیق در پیچ ها و استفاده از گریس ضد اکسید باعث جلوگیری از خوردگی و افزایش عمر مفید اتصال می شود. اجرای صحیح این مرحله از بروز نقاط داغ و کاهش راندمان جلوگیری می کند.
✅ تست و کنترل نهایی
پس از نصب، کابل باید با ابزارهای تخصصی تست شود. تست مقاومت عایق با میگر HV، بررسی پیوستگی هادی و انجام تست ولتاژ ضربه ای، عملکرد الکتریکی کابل را تأیید می کند.
کنترل مکانیکی مسیر و تثبیت کابل نیز از جابجایی یا آسیب مکانیکی جلوگیری می کند. تاییدیه نهایی مطابق استانداردها، پیش نیاز بهره برداری ایمن و مطمئن از شبکه فشار قوی است.
➤ نکات ایمنی و هشدارها
رعایت نکات ایمنی در نصب و بهره برداری از کابل آلومینیوم در شبکه های فشار قوی اهمیت حیاتی دارد. عدم رعایت این نکات می تواند منجر به برق گرفتگی، آسیب به تجهیزات و کاهش طول عمر کابل شود. بنابراین، هر مرحله از نصب و نگهداری باید با دقت و مطابق استانداردهای ایمنی انجام گیرد.
علاوه بر تجهیزات فردی، رعایت دستورالعمل های تولیدکننده و محدودیت های فنی کابل، نقش مهمی در جلوگیری از حوادث و خرابی شبکه دارد. اطلاع رسانی و آموزش نیروهای فنی نیز بخش جدایی ناپذیر از ایمنی شبکه فشار قوی است.
✅ عدم تماس مستقیم با کابل HV
هیچ گاه نباید بدون تجهیزات عایق و ایمنی با کابل های فشار قوی تماس داشت. تماس مستقیم با هادی تحت ولتاژ بالا، خطر برق گرفتگی شدید و حتی مرگ را به همراه دارد.
استفاده از دستکش، کفش عایق و ابزارهای مناسب، تنها راه مطمئن برای انجام عملیات روی کابل HV است. رعایت این اصل ایمنی، پایه ای برای اجرای بدون خطر پروژه ها محسوب می شود.
✅ جلوگیری از خم و کشش بیش ازحد
خم بیش از حد یا کشش زیاد کابل، می تواند باعث آسیب به هادی و عایق شود و منجر به نقاط داغ و کاهش عمر کابل گردد. در هنگام نصب، باید شعاع خمش مجاز رعایت شود و از ابزار کشش مناسب استفاده گردد.
همچنین، رعایت این نکات در طول زمان، از تغییر شکل کابل و ایجاد فشار مکانیکی اضافی جلوگیری می کند و عملکرد مطمئن شبکه را تضمین می کند.
✅ پرهیز از ترکیب مستقیم آلومینیوم و مس
اتصال مستقیم کابل آلومینیومی به مس بدون استفاده از مواد محافظتی، می تواند باعث خوردگی گالوانیکی شود. این خوردگی موجب افزایش مقاومت الکتریکی و کاهش عمر اتصال می گردد.
برای جلوگیری از این مشکل، استفاده از فیش ها و گریس های مخصوص آلومینیوم و مس توصیه می شود. رعایت این نکته از افت ولتاژ و آسیب احتمالی کابل جلوگیری می کند.
✅ جلوگیری از نصب در محیط های مرطوب
نصب کابل در مسیرهای مرطوب یا نزدیک تجهیزات ولتاژ بالا بدون محافظت، خطر نشتی جریان و آسیب به عایق را افزایش می دهد. محیط مرطوب همچنین احتمال خوردگی اتصالات و کاهش عملکرد کابل را به همراه دارد.
به همین دلیل، قبل از نصب باید شرایط محیطی بررسی شود و در صورت نیاز از داکت، کانال یا روکش حفاظتی استفاده گردد. رعایت این نکات باعث افزایش ایمنی و دوام کابل می شود.
➤ جداول و ضمائم
استفاده از جداول و نمودارها در نصب و نگهداری کابل آلومینیوم در شبکه های فشار قوی، اطلاعات فنی را به صورت قابل فهم و کاربردی ارائه می دهد. این ضمائم شامل جریان مجاز، شعاع خمش و نمونه دیاگرام مسیر کابل هستند و به مهندسان و تکنسین ها کمک می کنند تا نصب و بهره برداری را مطابق استاندارد انجام دهند.
ضمائم همچنین شامل فرم های بازرسی دوره ای و نمونه نمودارهای اتصال هستند که به برنامه ریزی نگهداری و کنترل کیفیت شبکه کمک می کنند. استفاده صحیح از این اطلاعات، خطرات احتمالی را کاهش داده و طول عمر کابل ها را افزایش می دهد.
✅ جدول جریان مجاز
جدول جریان مجاز کابل های آلومینیومی HV بر اساس سطح مقطع، نوع عایق و شرایط نصب ارائه می شود. این جدول به مهندسان امکان می دهد جریان مناسب برای هر کابل را بدون ایجاد داغی بیش از حد تعیین کنند.
رعایت جریان مجاز از افزایش دمای هادی و آسیب به عایق جلوگیری می کند و عملکرد مطمئن شبکه را تضمین می نماید. این اطلاعات پایه ای برای طراحی و بهره برداری ایمن شبکه فشار قوی است.
✅ نمودار شعاع خمش
نمودار شعاع خمش مجاز، محدودیت خم پذیری کابل را نشان می دهد. رعایت شعاع خمش مناسب از آسیب مکانیکی به کابل جلوگیری کرده و اتصالات را سالم نگه می دارد.
این نمودار به تیم نصب کمک می کند تا در مسیرهای پیچ دار یا دشوار، کابل را بدون فشار اضافی نصب کنند و عمر مفید آن را افزایش دهند.
✅ نمونه دیاگرام مسیر و اتصال کابل
نمونه دیاگرام مسیر و اتصال کابل، نمایی واضح از نحوه قرارگیری کابل، نقاط پایانه و اتصالات ارائه می دهد. این دیاگرام به تیم نصب کمک می کند تا کابل ها را مطابق استاندارد و بدون خطا در مسیر تعیین شده قرار دهند.
با استفاده از این نمودار، می توان نقاط بحرانی را شناسایی و برنامه ریزی دقیق برای بازرسی و نگهداری آینده انجام داد.
✅ فرم بازرسی دوره ای
فرم بازرسی دوره ای شامل ثبت وضعیت کابل، مقاومت عایق، دمای هادی و وضعیت اتصالات است. این فرم به تیم فنی کمک می کند تا گزارش کامل از عملکرد کابل ها تهیه و اقدامات پیشگیرانه را انجام دهند.
استفاده منظم از این فرم ها باعث کاهش حوادث، افزایش طول عمر کابل و اطمینان از عملکرد پایدار شبکه فشار قوی می شود.
